▲L7RS系列驅動配電機選型方案

▲雷賽客戶使用多個RS485模塊控制雷賽多組伺服，一組包含8個伺服，可做到5ms間隔的報文收發，實現位置、速度刷新等功能。

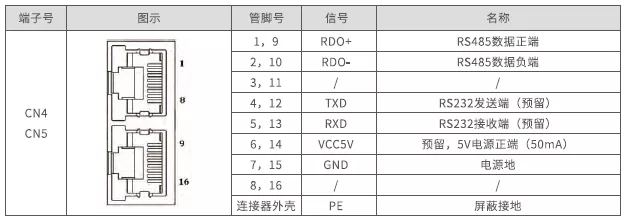

L7RS系列驅動器有CN4、CN5兩個RJ45硬件接口，針腳定義如下：

波特率：支持2.4Kbps、4.8Kbps、9.6Kbps、19.2Kbps、38.4Kbps、57.6Kbps、115.2Kbps.

從站ID：0~127.

默認通信數據格式：8-N-1（8位數據位、無校驗、1位停止位）

雷賽驅動器支持如下幾種功能碼：

0x03：讀保持寄存器；

0x06：寫單個保持寄存器；

0x10：寫多個保持寄存器

? 描述：讀保持寄存器，字節指令操作，可讀單個或者多個；
? 發送指令格式：
0x03功能碼主站發送Modbus報文格式如下

響應格式：

? 實例：使用0x3功能碼 讀取以下參數，從站站號：63

上位機發送報文如下：

Tx: 3F 03 62 00 00 07 1F 6E

驅動器響應報文如下：

Rx: 3F 03 0E 00 81 00 00 27 10 00 3C 00 64 00 64 00 00 B5   21

? 描述：寫單個保持寄存器，字節指令操作，只能寫一個；
? 發送指令格式：
0x06功能碼主站發送Modbus報文格式如下

發送報文格式

響應格式：

? 實例：使用0x6功能碼 設置以下參數，從站站號：63

上位機發送報文如下：

Tx: 3F 06 00 09 00 64 5C FD

驅動器響應報文如下：

Rx: 3F 06 00 09 00 64 5C FD

? 描述：寫多個保持寄存器，字節指令操作，可寫多個；
? 發送指令格式：
0x10功能碼主站發送Modbus報文格式如下

發送報文格式

響應格式

? 實例：使用0x10功能碼 讀寫以下參數，從站站號：63

往PR1模式（0x6200）里寫入0x81，設置為相對指令；

往PR1位置（0x6201、0x6202）寫入50000 ，即50000脈沖單位，此地址為32位；

往PR1速度（0x6203）里寫入500，即500rpm；

往PR1加速時間（0x6204）里寫入50，即50ms/Krpm；

往PR1減速時間（0x6205）里寫入50，即50ms/Krpm；

往PR1停頓時間（0x6206）里寫入0，即停頓時間為0；

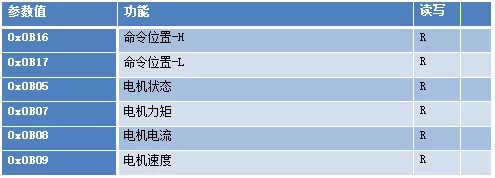

本案例講述給定位置、速度、反饋速度、反饋電流、反饋位置、驅動器此時報警狀態，已接的io狀態，假如報警了，讀報警，報警后清除報警，或者此報警不能直接清除，需要軟件復位。有一種情況是驅動器通訊斷了，如何確認通訊狀態。上位機對L7RS系列伺服驅動器讀取狀態類數據（只讀數據），部分狀態類地址如下，使用上位機讀取以下參數

讀取電機當前命令位置,當前位置為32位數據，需要2個Modbus寄存器存儲：

讀取指令位置報文：

3F 03 0B 16 00 02 23 35

從站應答報文：

3F 03 04 00 01 25 15 AF 6F

報文解析：

00 01 25 15 轉為十進制為75029，當前指令位置（指令單位）為75029脈沖位置。

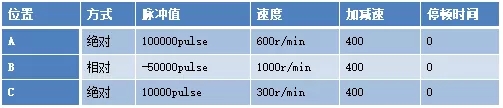

案例1：運用上位機與L7驅動器RS485通信，運行路徑A-B-C。

注：脈沖值正負值決定電機運行方向正反

準備工作：下載雷賽L7伺服調試軟件Motion Studio方便調試檢測伺服狀態。

寫入A段參數到PR1：

主站發送報文：

Tx: 3F 10 62 00 00 07 0E 00 01 00 01 86 A0 02 58 01 90 01 90 00 00 B9 8E

從站應答報文：

Rx: 3F 10 62 00 00 07 9A AD

主站發送報文：

Tx: 3F 10 62 08 00 07 0E 00 41 FF FF 3C B0 03 E8 01 90 01 90 00 00 3F 22

從站應答報文：

Rx: 3F 10 62 08 00 07 1B 6F

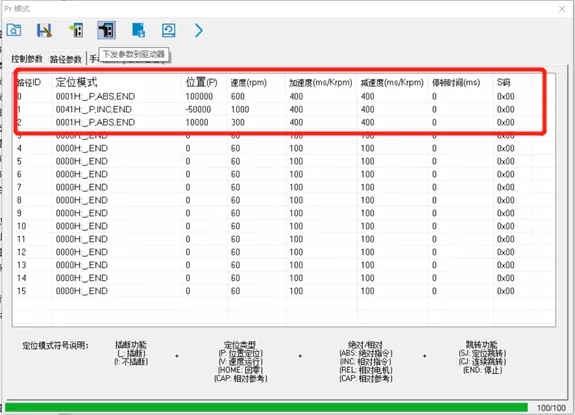

寫入數據成功打開MotionStudio監測，確認數據

固定觸發受到16段位置的限制，而立即觸發方式則很靈活。每次寫入當前的路徑，同時觸發本路徑的運行。通過一個數據幀實現位置、速度回零等動作。

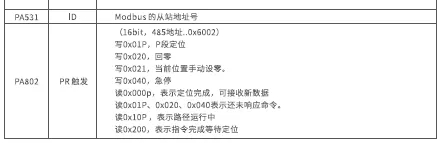

該方式利用PRO來實現，Pro共8個數據，其中最后一個數據P9.07映射到P8.02，向其寫入OxlO會立即觸發PRO 的運行，從而實現立即數據觸發運行。

主站發送報文：

Tx: 3F 06 60 02 00 10 33 18

從站應答報文：

Rx: 3F 06 60 02 00 10 33 18

主站發送報文查詢PR狀態：

Tx: 3F 03 60 02 00 01 3F 14

PR運行中從站應答報文：（讀地址Ox6002里面值為Ox100表示路徑正在運行中）

Rx: 3F 03 02 01 00 90 11

PR運行完成從站應答報文：

Rx: 3F 03 02 00 00 91 81

主站發送報文：

Tx: 3F 06 60 02 00 11 F2 D8

從站應答報文：

Rx: 3F 06 60 02 00 11 F2 D8

主站發送報文查詢PR狀態：

Tx: 3F 03 60 02 00 01 3F 14

PR運行中從站應答報文：

Rx: 3F 03 02 01 01 51 D1

PR運行完成從站應答報文：

Rx: 3F 03 02 00 01 50 41

主站發送報文：

Tx: 3F 06 60 02 00 12 B2 D9

從站應答報文：

Rx: 3F 06 60 02 00 12 B2 D9

主站發送報文查詢PR狀態：

Tx: 3F 03 60 02 00 01 3F 14

PR運行中從站應答報文：

Rx: 3F 03 02 01 02 11 D0

PR運行完成從站應答報文：

Rx: 3F 03 02 01 02 11 D0

讀取電機實時運轉數據：

讀取指令位置報文：

3F 03 0B 05 00 05 93 32

從站應答報文：

3F 03 0A 00 03 FF 3D FF F5 FF F6 FF 3C CD 22

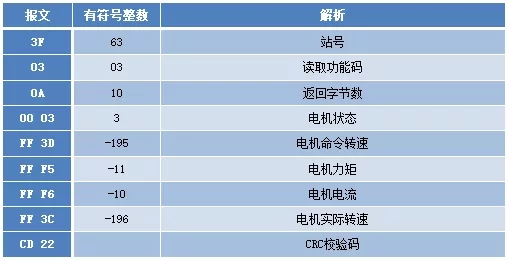

報文解析：

查詢電機代碼運行狀態，查詢參數0x0B05。

發送數據幀。

3F 03 0B 05 00 01 92 F1

應答數據寄存器的bit2為1，則當前報警。

例如：

3F 03 02 00 04 90 42

報警處理：

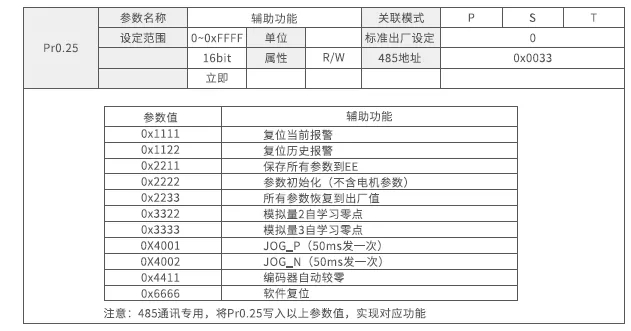

處理完故障后，將0x6666寫入485地址0x0033,軟件復位驅動器。

例如：

主站發送：

3F 06 00 33 66 66 D6 91

從站響應：

3F 06 00 33 66 66 D6 91

后重啟，驅動器復位報警

發送數據幀讀取電機狀態，如果正常會返回數據，如果1000ms內不返回數據，那通信失敗。

例如：

3F 03 0B 05 00 01 92 F1

通信成功應答：

3F 03 02 00 04 90 42

失?。?/span>

1000ms內沒返回數據

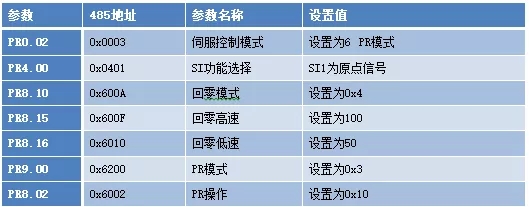

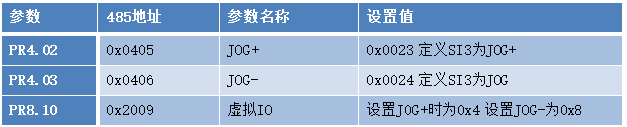

L7RS內置多種回零方式，以下以原點回零方式運行為例設置PR回原點，需要設置參數如下

STEP1:設置伺服控制模式為PR模式

發送：Tx: 3F 06 00 03 00 06 FD 16

響應：Rx: 3F 06 00 03 00 06 FD 16

STEP2:發送0x27設置SI1為原點信號

Tx: 3F 06 04 01 00 27 9D FE

響應：

Rx: 3F 06 04 01 00 27 9D FE

STEP3:發送0x4設置原點回零為原點方式

發送：

Tx: 3F 06 60 0A 00 04 B2 D5

響應：

Rx: 3F 06 60 0A 00 04 B2 D5

STEP4:發送設置回零高速為100、低速為50

發送：

Tx: 3F 10 60 0F 00 02 04 00 64 00 32 10 0F

響應：

Rx: 3F 10 60 0F 00 02 6B 15

STEP5:設置PR9.00為回零

發送：

Tx: 3F 06 62 00 00 03 D2 AD

接收：

Rx: 3F 06 62 00 00 03 D2 AD

STEP6:保存重啟

發送保存所有參數：

發送

Tx: 3F 06 00 33 22 11 A5 B7

響應

Rx: 3F 06 00 33 22 11 A5 B7

保存PR參數：

發送

Tx: 3F 06 18 01 22 12 42 D9

響應

Rx: 3F 06 18 01 22 12 42 D9

重啟：

發送：

Tx: 3F 06 00 33 66 66 D6 91

響應：

Rx: 3F 06 00 33 66 66 D6 91

STEP7:啟動回零

發送

Tx: 3F 06 60 02 00 10 33 18

響應

Rx: 3F 06 60 02 00 10 33 18
