1、一般規格：
|
尺寸 |
□86mm |
|
步距角 |
1.2° |
|
步距角精度 |
0.06°（空載、整步） |
|
溫升 |
80K |
|
使用環境 |
溫度：-10~+50℃；濕度：85% MAX |
|
絕緣等級 |
B |
|
絕緣電阻 |
100MΩ MIN 500VDC |
|
耐電壓 |
1000VAC 1min |
|
徑向跳動 |
0.025 mm MAX (負載5N） |
|
軸向跳動 |
0.075 mm MAX (負載10N） |
|
徑向最大負載 |
200N |
|
軸向最大負載 |
60N |
2、電機參數：
|
型號 |
機身長L（mm） |
保持轉矩（N·M） |
額定電流 （A） |
電阻/相（Ω) |
電感/相（mH） |
轉動慣量（kg·cm2) |
重量 （kg） |
適配 驅動器 |
|

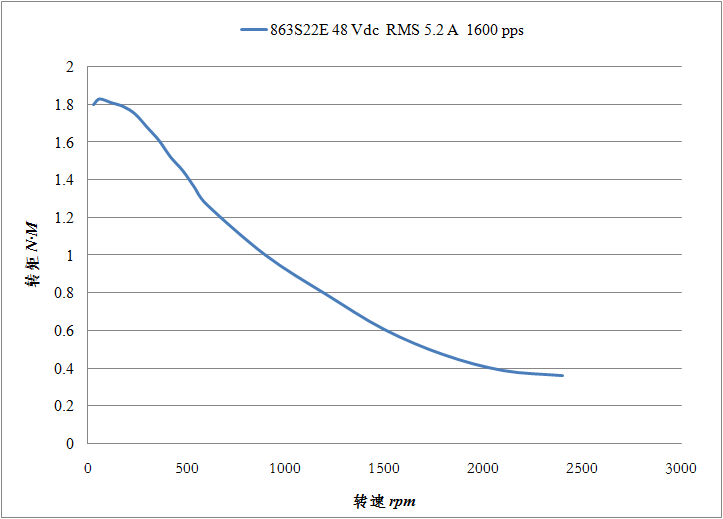

863S22 |
73 |
2.0 |
5.0 |
0.9 |
2.8 |
1.3 |
2.0 |
3DM580 |
|

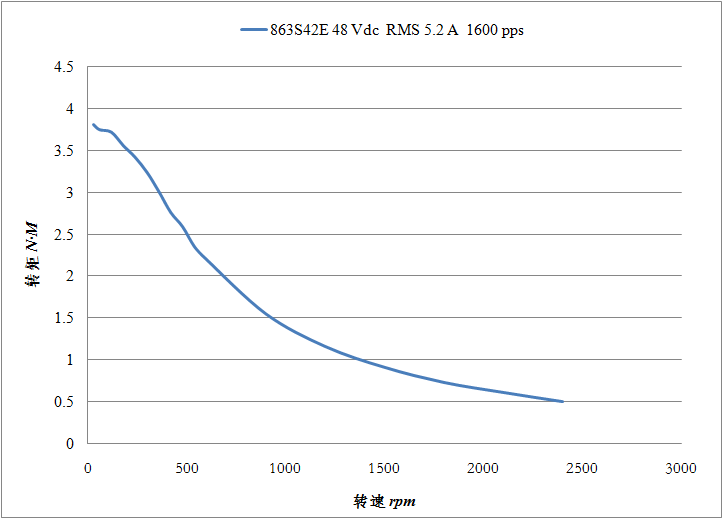

863S42 |
105 |
4.0 |
5.0 |
1.35 |
4.5 |
2.5 |
3.2 |
3DM580 |
|

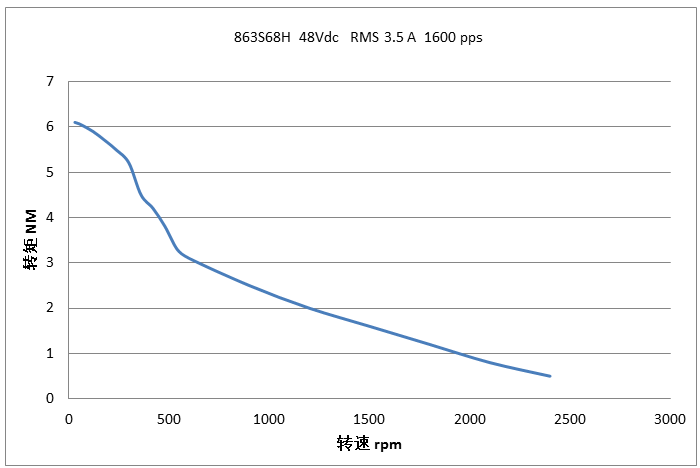

863S68H |
127 |
6.8 |
3.5 |
4.5 |
20 |
3.3 |
4.0 |
3DM2283 |
|

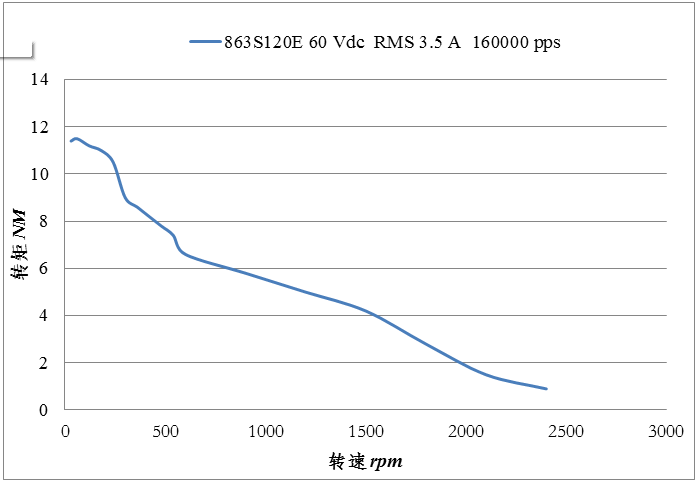

863S120E |
156 |
12 |
3 |
2.34 |
18.33 |
4 |
5.2 |
3DM2283 |
|

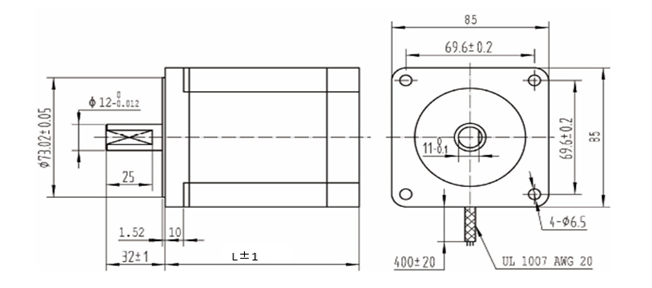

型號 |
機身長L（mm） |
|
863S22 |
73 |
|
863S42 |
105 |
|

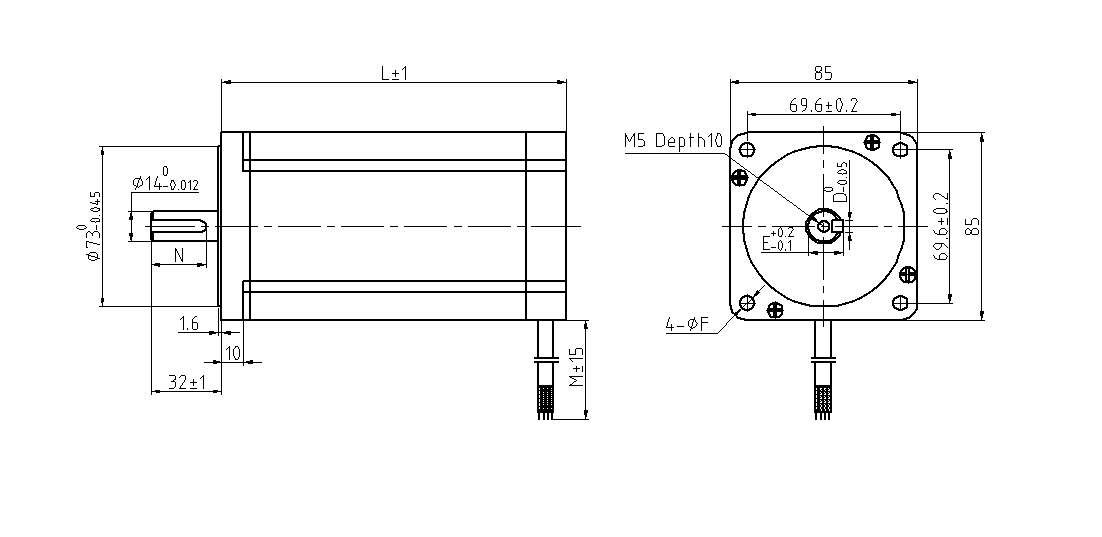

型號 |
L（mm） |
M(mm) |
N(mm) |
D(mm) |
E(mm) |
F(mm) |
|
863S68H |
127 |
14 |
20 |
4 |
15.5 |
5.5 |
|
863S120E |
156 |
14 |
25 |
5 |
16 |
6.5 |
