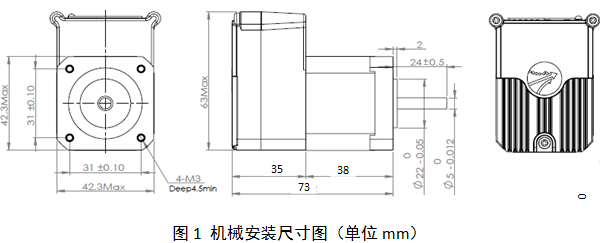

1．電氣指標
|
參 數
|
iST42
|
|
最小值
|
典型值
|
最大值
|
單位
|
|
峰值電流
|
0.2
|
-
|
2.1
|
A
|
|
輸入電源電壓
|
-
|
24
|
-
|
Vdc
|
|
邏輯輸入電流
|
7
|
10
|
16
|
mA
|
|
邏輯輸入電壓
|
5
|
5
|
24
|
V
|
|
脈沖頻率
|
0
|
-
|
200/500
|
kHz
|
|
絕緣電阻
|
100
|
|
|
MΩ
|

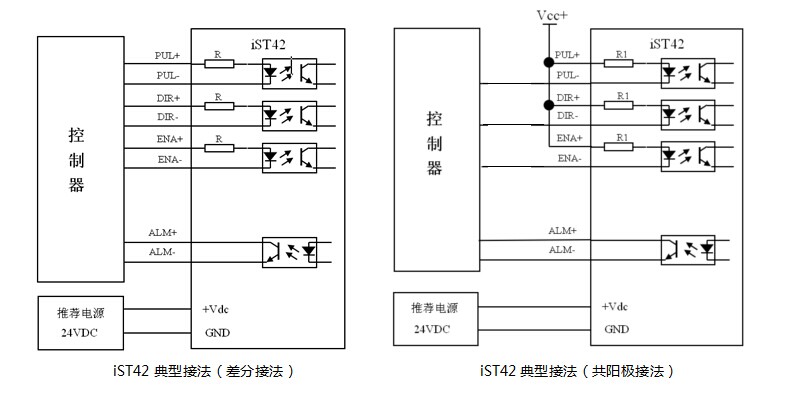

2．接口定義
1）控制信號及電源端口
|
端子號
|
符 號
|
名 稱
|
說 明
|
|
1
|
PUL＋
|
脈沖正輸入
|
兼容5V~24V信號
|
|
2
|
PUL－
|
脈沖負輸入
|
|
3
|
DIR＋
|
方向正輸入
|
|
4
|
DIR－
|
方向負輸入
|
|
5
|
ENA＋
|
使能正輸入
|
|
6
|
ENA－
|
使能負輸入
|
|
7
|
NC
|
|
|
|
8
|
NC
|
|
|
|
9
|
ALM＋
|
報警信號正輸出
|
|
|
10
|
ALM－
|
報警信號負輸出
|
|
|
11
|
GND
|
直流電源地
|
|
|
12
|
+VDC
|
直流電源正
|
+24V
|
2）RS232通訊端口
|
端子號
|
符 號
|
名 稱
|
說 明
|
|
1
|
+5V
|
5V電源正輸出
|
預留
|
|
2
|
TxD
|
RS232發送端
|
|
|
3
|
GND
|
電源地
|
0V
|
|
4
|
RxD
|
RS232接收端
|
|
|
5
|
NC
|
|
|

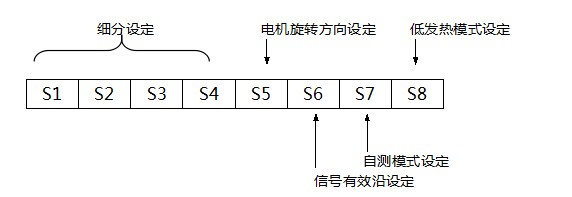

3）撥碼設定
iST42驅動器采用八位撥碼開關設定細分、控制信號有效沿、電機旋轉方向、自測模式、低發熱模式，詳細描述如下：
4）細分設定
|
步數/圈
|
S1
|
S2
|
S3
|
S4
|
|
Default
|
on
|
on
|
on
|
on
|
|
400
|
on
|
on
|
on
|
on
|
|
800
|
off
|
on
|
on
|
on
|
|
1600
|
on
|
off
|
on
|
on
|
|
3200
|
off
|
off
|
on
|
on
|
|
6400
|
on
|
on
|
off
|
on
|
|
12800
|
off
|
on
|
off
|
on
|
|
25600
|
on
|
off
|
off
|
on
|
|
51200
|
off
|
off
|
off
|
on
|
|
1000
|
on
|
on
|
on
|
off
|
|
2000
|
off
|
on
|
on
|
off
|
|
4000
|
on
|
off
|
on
|
off
|
|
5000
|
off
|
off
|
on
|
off
|
|
8000
|
on
|
on
|
off
|
off
|
|
10000
|
off
|
on
|
off
|
off
|
|
20000
|
on
|
off
|
off
|
off
|
|
40000
|
off
|
off
|
off
|
off
|
說明：
當S1、S2、S3、S4都為on時，驅動器微步細分采用驅動器內部默認微步細分?jǐn)?shù)，驅動器內部默認細分?jǐn)?shù)初始值為400ppr，可通過調試軟件進行微步細分設置，最小單位為200ppr，最大值為51200ppr。SW5=off時，電機逆時針轉(CCW)，SW5=on時，電機順時針轉（CW）。SW6=on時，上升沿有效，SW6=off時，下降沿有效。SW7= on時，自測模式開，電機以1R/S的速度連續往復旋轉一圈，SW7=off時，自測模式關。SW8=on時，啟動低發熱模式，SW8=off時，正常運行模式。
3．使用環境及參數
|
冷卻方式
|
自然冷卻或外加散熱器
|
|
使用環境
|
使用場合
|
不能放在其它發熱的設備旁，要避免粉 塵、油污、腐蝕性氣體、強振動場所， 禁止有可燃?xì)怏w和導電灰塵。
|
|
溫度
|
0℃－50℃
|
|
濕度
|
40－90%RH（不結露）
|
|
震動
|
10~55Hz/0.15mm
|
|
保存溫度
|
-20℃－+65℃
|
|
重 量
|
約0.3kg
|
