1.電氣指標
|
說明
|
DMA860H
|
|
最小值
|
典型值
|
最大值
|
單位
|
|
輸出電流(峰值)
|
2.4
|
-
|
7.2
|
A
|
|
輸入電源電壓
|
18VAC
|
70VAC
|
80VAC
|
V
|
|
控制信號輸入電流
|
7
|
10
|
16
|
mA
|
|
步進脈沖頻率
|
0
|
-
|
200
|
KHz
|
|
絕緣電阻
|
50
|
|
|
MΩ
|
2.接口描述
1）控制信號接口
|
名稱
|
功能
|
|
PUL+（+5V）
|
脈沖控制信號：脈沖上升沿有效；PUL-高電平時4～5V，低電平時0～0.5V。為了可靠響應脈沖信號，脈沖寬度應大于1.2μs。如采用+12V或+24V時需串電阻。
|
|
PUL-（PUL）
|
|
DIR+（+5V）
|
方向信號：高/低電平信號，為保證電機可靠換向，方向信號應先于脈沖信號至少 5μs建立。電機的初始運行方向與電機的接線有關，互換任一相繞組（如A+、A-交換）可以改變電機初始運行的方向，DIR-高電平時4～5V，低電平時0～0.5V。
|
|
DIR-（DIR）
|
|
ENA+（+5V）
|
使能信號：此輸入信號用于使能或禁止。ENA+ 接+5V，ENA-接低電平（或內部光耦導通）時，驅動器將切斷電機各相的電流使電機處于自由狀態，此時步進脈沖不被響應。當不需用此功能時，使能信號端懸空即可。
|
|
ENA-（ENA）
|
2）強電接口
|
名稱
|
功能
|
|
AC
|
交流電源輸入端
/交流電源輸入，范圍18VAC—80VAC，推薦48~70VAC
|
|
AC
|
|
A+、A-
|
電機A相線圈。
|
|
B+、B-
|
電機B相線圈。
|
3.撥碼設定

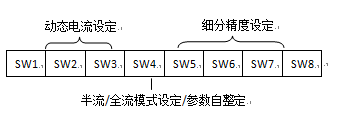

DMA860H驅動器采用八位撥碼開關設定細分精度、動態電流、靜止半流以及實現電機參數和內部調節參數的自整定。詳細描述如下：
1）工作（動態）電流設定
|
輸出峰值電流
|
輸出均值電流
|
SW1
|
SW2
|
SW3
|
|
2.40A
|
2.00A
|
on
|
on
|
on
|
|
3.08A
|
2.57A
|
off
|
on
|
on
|
|
3.77A
|
3.14A
|
on
|
off
|
on
|
|
4.45A
|
3.71A
|
off
|
off
|
on
|
|
5.14A
|
4.28A
|
on
|
on
|
off
|
|
5.83A
|
4.86A
|
off
|
on
|
off
|
|
6.52A
|
5.43A
|
on
|
off
|
off
|
|
7.20A
|
6.00A
|
off
|
off
|
off
|
2）靜止（靜態）電流設定
靜態電流可用SW4撥碼開關設定，off表示靜態電流設為動態電流的一半，on表示靜態電流與動態電流相同。一般用途中應將SW4設成off，使得電機和驅動器的發熱減少，可靠性提高。脈沖串停止后約0.4秒左右電流自動減至一半左右（實際值的60％），發熱量理論上減至36％。
3）細分設定
|
步數/轉
|
SW5
|
SW6
|
SW7
|
SW8
|
|
400
|
on
|
on
|
on
|
on
|
|
800
|
off
|
on
|
on
|
on
|
|
1600
|
on
|
off
|
on
|
on
|
|
3200
|
off
|
off
|
on
|
on
|
|
6400
|
on
|
on
|
off
|
on
|
|
12800
|
off
|
on
|
off
|
on
|
|
25600
|
on
|
off
|
off
|
on
|
|
51200
|
off
|
off
|
off
|
on
|
|
1000
|
on
|
on
|
on
|
off
|
|
2000
|
off
|
on
|
on
|
off
|
|
4000
|
on
|
off
|
on
|
off
|
|
5000
|
off
|
off
|
on
|
off
|
|
8000
|
on
|
on
|
off
|
off
|
|
10000
|
off
|
on
|
off
|
off
|
|
20000
|
on
|
off
|
off
|
off
|
|
40000
|
off
|
off
|
off
|
off
|
4）控制信號模式設置
DMA860H驅動器信號模式設置由PCB板的3個跳線設置
|
跳線
|
開路
|
短路
|
|
J1
|
下降沿有效
|
上升沿有效
|
|
J2
|
正轉
|
反轉
|
|
J3
|
單脈沖模式
|
雙脈沖模式
|
4.使用環境及參數
|
冷卻方式
|
自然冷卻或強制風冷
|
|
使用環境
|
場合
|
不能放在其它發熱的設備旁，要避免粉塵、油霧、腐蝕性氣體，濕度太大及強振動場所，禁止有可燃?xì)怏w和導電灰塵；
|
|
溫度
|
0——50℃
|
|
濕度
|
40—90%RH
|
|
振動
|
10~55Hz/0.15mm
|
|
保存溫度
|
-20℃～65℃
|
|
重量
|
570克
|

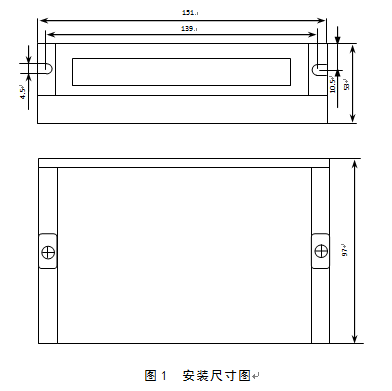

單位：mm

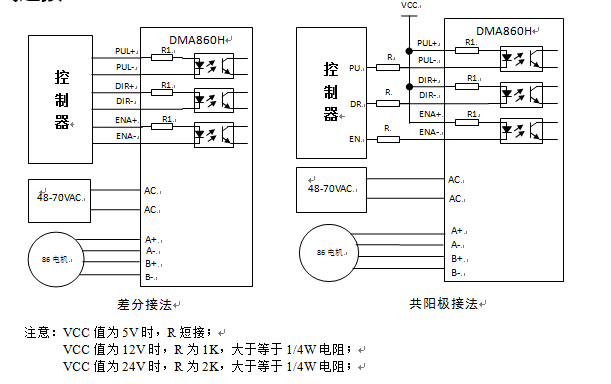

DMA860H驅動器采用差分式接口電路可適用差分信號，單端共陰及共陽等接口，內置高速光電耦合器，允許接收長線驅動器，集電極開路和PNP輸出電路的信號。在環境惡劣的場合，我們推薦用長線驅動器電路，抗干擾能力強?，F(xiàn)在以集電極開路和PNP輸出為例，接口電路示意圖如下：
注意：
1、在圖中接法中VCC=5V時，信號端無需串聯電阻；VCC=12V時，信號端需要串聯1K左右的電阻,R=1K/0.25W；VCC=24V時，信號端需要串聯2K左右的電阻，R=2K/0.25W。
2、驅動器內部限流電阻270Ω
57CM23 57CM26 D57CM21 D57CM31 60CM30X 86CM35 86CM45 86CM85
