■ 電氣指標
|
參數
|
CL3C-EC808AC
|
|
最小值
|
典型值
|
最大值
|
單位
|
|
輸出電流（峰值）
|
1.0
|
--
|
8.0
|
A
|
|
電源電壓（交流）
|
20
|
|
80
|
V
|
|
IO輸入電流
|
6
|
10
|
16
|
mA
|
|
IO輸入電壓
|
12
|
24
|
24
|
V
|
|
出廠默認電流
|
|
8.0
|
|
A
|
注：驅動器供電電壓為交流：AC 20-80V，或者直流：DC 30-110V。

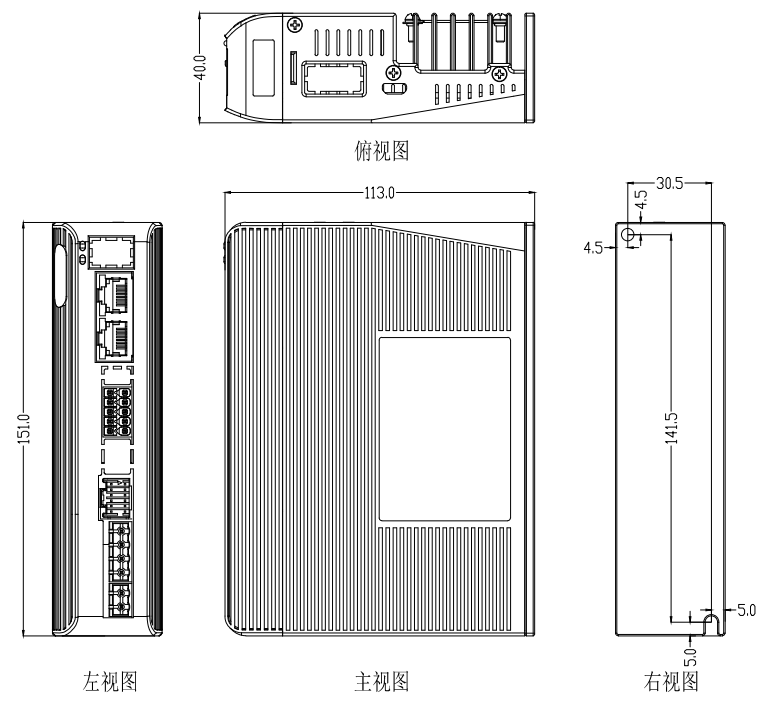

■ 驅動器引腳分布
各端子說明
|
端子號
|
描述
|
|
CN1
|
電源端子
|
|
CN2
|
電機繞組線端子
|
|
CN3
|
IO端子
|
|
CN4
|
通信信號端子
|
|
CN5
|
編碼器端子
|
● 電源端子的連接
電源端子
|
端子號
|
|
|
|
|
CN1
|
1
|
AC
|
電源輸入端
|
|
2
|
AC
|
電源輸入端
|
注：線徑≥0.3mm2 (AWG15-22) 。建議電源經過噪聲濾波器供電，提供抗干擾性。
● 電機繞組端子的連接
|
端子號
|
|
|
|
|
CN2
|
1
|
A+
|
電機線組A相正端
|
|
2
|
A-
|
電機線組A相負端
|
|
3
|
B+
|
電機線組B相正端
|
|
4
|
B-
|
電機線組B相負端
|
● IO信號的連接
|
端子號
|
|
|
|
|
|
CN3
|
1
|
DI5
|
輸入
|
數字輸入信號5，單端方式，DC 12～24V，默認自定義輸入SI-MON
|
|
2
|
DI4
|
輸入
|
數字輸入信號4，單端方式，DC 12～24V，默認負限位信號輸入NOT
|
|
3
|
DI3
|
輸入
|
數字輸入信號3，單端方式，DC 12～24V，默認正限位信號輸入POT
|
|
4
|
DI2
|
輸入
|
數字輸入信號2，單端方式，DC 12～24V，默認原點信號輸入HOME
|
|
5
|
DI1
|
輸入
|
數字輸入信號1，單端方式，DC 12～24V，默認探針輸入Probe1
|
|
6
|
COMI
|
輸入
|
外部輸入控制信號公共電源正端，DC 24V；
可共陰極接法，也可共陽極接法
|
|
7
|
DO1+
|
輸出
|
數字輸出信號1，差分方式正端，最大上拉DC 30V，最大輸出100mA，默認報警輸出
|
|
8
|
DO1-
|
輸出
|
數字輸出信號1，差分方式負端，最大上拉DC 30V，最大輸出100mA，默認報警輸出
|
|
9
|
DO2+
|
輸出
|
數字輸出信號2，差分方式正端，最大上拉DC 30V，最大輸出100mA，默認抱閘輸出
|
|
10
|
DO2-
|
輸出
|
數字輸出信號2，差分方式負端，最大上拉DC 30V，最大輸出100mA，默認抱閘輸出
|
注：線徑≥0.12mm2 (AWG24-26) 。建議采用雙絞屏蔽電纜，電纜長度盡可能短，建議不超過3米。盡量遠離動力線布線，防止干擾串入。請給相關線路中的感性原件（如線圈）安裝浪涌吸收元件；直流線圈反向并聯續流二極管，交流線圈并聯阻容吸收回路。
● 通信信號的連接
|
端子號
|
|
|
|
|
CN4
|
1
|
E_TX+
|
EtherCAT數據發送正端
|
|
2
|
E_TX-
|
EtherCAT數據發送負端
|
|
3
|
E_RX+
|
EtherCAT數據接收正端
|
|
4
|
/
|
/
|
|
5
|
/
|
/
|
|
6
|
E_RX-
|
EtherCAT數據接收負端
|
|
7
|
/
|
/
|
|
8
|
/
|
/
|
|
連接器外殼
|
PE
|
屏蔽接地
|
|
備注
|
LED1為“ERR”狀態燈，紅色
LED2為“LDIk/Activity OUT”狀態燈，綠色
LED3為“RUN”狀態燈，綠色
LED4為“LDIk/Activity DI”狀態燈，綠色
|
注：EtherCAT總線節點間的線纜長度建議不超過 100 米。推薦使用帶雙層屏蔽的超五類百兆以太網線纜或者更好線纜。
● RJ45網口燈定義說明
|
|
|
|
|
|
RUN
|
綠色
|
關
|
初始化狀態
|
|
閃爍
|
預操作狀態
|
|
單閃
|
安全操作狀態
|
|
開
|
操作狀態
|
|
ERR
|
紅色
|
關
|
無錯誤
|
|
慢閃爍
|
通信設置錯誤
|
|
單閃
|
同步錯誤或通信數據錯誤
|
|
雙閃
|
請求看門狗超時
|
|
快閃爍
|
引導錯誤
|
|
開
|
內部總線看門狗超時
|
|
L/A DI
|
綠色
|
關
|
物理層鏈路無建立
|
|
開
|
物理層鏈路建立
|
|
閃爍
|
鏈路建立后交互數據
|
|
L/A OUT
|
綠色
|
關
|
物理層鏈路無建立
|
|
開
|
物理層鏈路建立
|
|
閃爍
|
鏈路建立后交互數據
|
● EtherCAT物理層及線纜連接要求
|
電氣參數
|
Type A線纜（固定）
|
Type B線纜（活動）
|
|
標稱/特征阻抗（公差）
|
100Ω（15Ω）（IEC61156-5）
|
|
Balanced or Unbalanced
|
Balanced
|
|
環路電阻
|
≦115Ω/Km
|
|
絕緣電阻
|
≧500MΩ/Km
|
|
傳輸阻抗
|
≦50mΩ/m（10MHZ）
|
|
最大時延
|
≦550ns/100m
|
|
時延偏差
|
≦20ns/100m
|
|
屏蔽
|
S/FTQ（外層絞合屏蔽/內層）
|
