您所在的位置：首頁 > 產品中心 > CL系列 > CL42

CL42

    • 采用全新32位電機控制專用DSP芯片；
    • 具有示波器監測等功能；
    • 電流可以任意設置（0---3A范圍內）；
    • 可驅動42系列閉環步進電機；
    • 脈沖、方向，使能5VDC信號輸入；
    • 脈沖響應頻率最高可達200KHZ；
    • 細分設定（200~51200內）；
    • 具有過流、過壓和跟蹤誤差超差等保護；

1.電器指標

參 數

CL42

最小值

典型值

最大值

單位

連續輸出電流

0

-

3

A

輸入電源電壓

+24

36

+48

Vdc

邏輯輸入電流

7

10

20

mA

脈沖頻率

0

-

200

kHz

絕緣電阻

100

-

-

MΩ

報警輸出邏輯電流

-

-

100

mA

 2.接口定義

1）電機和電源輸入端口

端子號

符 號

名 稱

說 明

1

A＋

A相電機繞組＋

2

A－

A相電機繞組－

3

B＋

B相電機繞組＋

4

B＋

B相電機繞組－

5

+VDC

輸入直流電源

+24V~ +48V

6

GND

輸入電源地

0V

7

NC

空端子

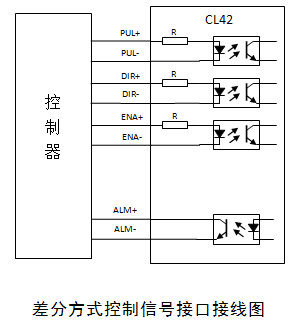

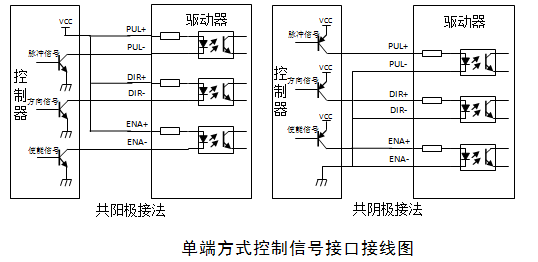

 2）控制信號端口

端子號

符  號

名  稱

說  明

1

PUL＋

脈沖正輸入

2

PUL－

脈沖負輸入

3

DIR＋

方向正輸入

4

DIR－

方向負輸入

5

ENA＋

使能正輸入

6

ENA－

使能負輸入

7

ALM＋

報警信號正輸出

可復用為到位信號與抱閘信號

8

ALM－

報警信號負輸出

 3）編碼器輸入端口

端子號

符  號

名  稱

說  明

1

EB＋

電機編碼器B相正輸入

2

EB－

電機編碼器B相負輸入

3

EA＋

電機編碼器A相正輸入

4

EA－

電機編碼器A相負輸入

5

VCC

編碼器電源

+5V

6

EGND

編碼器電源地

0V

 3．使用環境及參數

冷卻方式

自然冷卻或外加散熱器

使用環境

使用場合

盡量避免粉塵、油霧及腐蝕性氣體

溫度

0℃－50℃

濕度

40－90%RH

震動

10~55Hz/0.15mm

保存溫度

-20℃－65℃

重 量

約280克




機座號

混合伺服電機型號

保持轉矩
(N·m)

機身長
（標準型）
(mm)

標準型（IP65）

42機座

 

42CME002

0.2

56

42CME004

0.4

63

42CME006

0.6

70

42CME008

0.8

83



適合各種中小型自動化設備和儀器，例如：雕刻機、剝線機、切割機、激光機、繪圖儀、數控機床、自動裝配設備、電子加工設備、紡織服裝設備等。在用戶期望低噪聲、高速度的設備中應用效果特佳。
