1.電氣指標
|
參數
|
CL3-EC503
|
|
最小值
|
典型值
|
最大值
|
單位
|
|
輸出電流（峰值）
|
0.5
|
--
|
3.0
|
A
|
|
電源電壓（直流）
|
20
|
24/36
|
50
|
V
|
|
IO輸入電流
|
3
|
--
|
7
|
mA
|
|
IO輸入電壓
|
12
|
24
|
24
|
V
|
|
出廠默認電流
|
|
2.5
|
|
A
|
2.接口定義

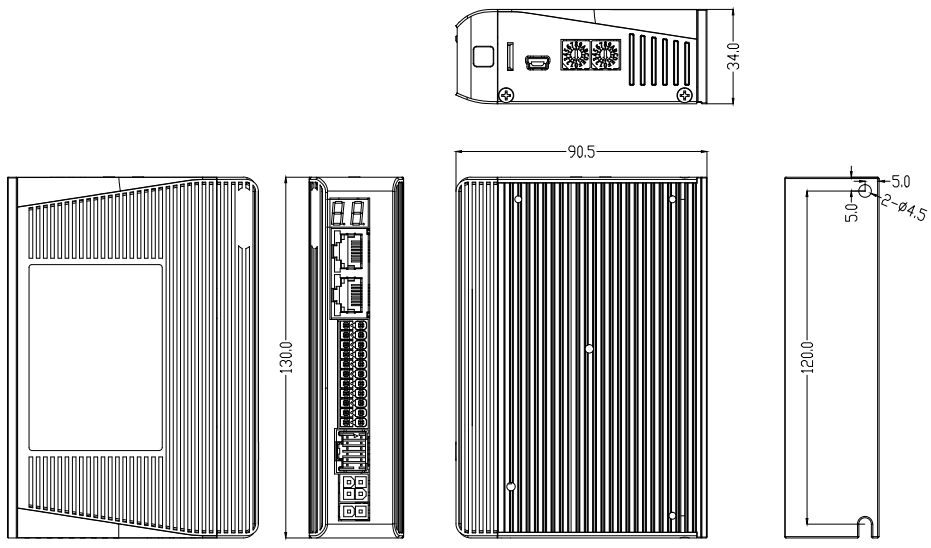

2.1 端子定義
|
端子號
|
|
|
CN1
|
電源端子
|
|
CN2
|
電機動力線端子
|
|
CN3
|
編碼器信號反饋端子
|
|
CN4
|
控制信號端子
|
|
CN5
|
EtherCAT總線接口端子
|
|
CN6
|
Micro USB調試端口
|
|
MSD
|
旋碼開關，節點設置地址高位
|
|
LSD
|
旋碼開關，節點設置地址低位
|
|
兩位7段數碼管
|
顯示報警內容和地址
|
2.2 電源端子
|
端子號
|
|
|
|
|
|
CN1
|
|
2
|
VDC
|
電源正輸入端
|
|
1
|
GND
|
電源地
|
注：線徑≥0.3mm2 (AWG15-22) 。建議電源經過噪聲濾波器供電，提供抗干擾性。
3.2.3 電機繞組端子
|
端子號
|
|
|
|
|
|
CN2
|
|
4
|
A+
|
電機線組A相正端
|
|
3
|
B+
|
電機線組B相正端
|
|
2
|
A-
|
電機線組A相負端
|
|
1
|
B-
|
電機線組B相負端
|
3.2.4 編碼器反饋信號端子
|
端子號
|
|
|
|
|
|
CN3
|
|
1
|
EA+
|
編碼器A通道正輸入
|
|
2
|
EA-
|
編碼器A通道負輸入
|
|
3
|
EB+
|
編碼器B通道正輸入
|
|
4
|
EB-
|
編碼器B通道負輸入
|
|
5
|
EZ+
|
編碼器Z通道正輸入
|
|
6
|
EZ-
|
編碼器Z通道負輸入
|
|
7
|
Vcc
|
編碼器5v電源
|
|
8
|
GND
|
編碼器5v電源地
|
|
9
|
NC
|
|
|
10
|
NC
|
|
|
11
|
NC
|
|
|
12
|
PE
|
屏蔽地
|
注：如果需要使用Z相回零，則需要選用支持Z信號的電機和編碼器線纜。
3.2.5 控制信號端子
|
端子號
|
|
|
|
|
|
|
CN4
|
|
1
|
I1+
|
輸入
|
差分輸入信號IN1，12~24V有效，最大輸入頻率500KHz，信號定義可配置，默認為探針輸入信號1
|
|
2
|
I1-
|
輸入
|
|
3
|
I2+
|
輸入
|
差分輸入信號IN2，12~24V有效，最大輸入頻率500KHz，信號定義可配置，默認為探針輸入信號2
|
|
4
|
I2-
|
輸入
|
|
5
|
I3
|
輸入
|
單端輸入信號IN3~IN7，12～24V有效，最大輸入頻率10KHz，信號定義可配置；
I3默認為原點；I4默認為正限位；I5默認為負限位；I6和I7默認為通用輸入；COMI為單端輸入信號公共端，共陽或共陰；
|
|
6
|
I6
|
輸入
|
|
7
|
I4
|
輸入
|
|
8
|
I7
|
輸入
|
|
9
|
I5
|
輸入
|
|
10
|
COMI
|
輸入
|
|
11
|
O1+
|
輸出
|
差分輸出信號OUT1，輸出最大電流100mA，最大耐壓30Vdc。輸出功能可配置，默認報警輸出
|
|
12
|
O1-
|
輸出
|
|
13
|
O2+
|
輸出
|
差分輸出信號OUT2，輸出最大電流100mA，最大耐壓30Vdc。輸出功能可配置，默認到位信號
|
|
14
|
O2-
|
輸出
|
|
15
|
O3
|
輸出
|
單端輸出信號，共陰接法，輸出最大電流100mA，最大耐壓30Vdc。輸出功能可配置，默認通用輸出
|
|
16
|
O6
|
輸出
|
單端輸出信號，共陰接法，輸出最大電流100mA，最大耐壓30Vdc。輸出功能可配置，默認通用輸出
|
|
17
|
O4
|
輸出
|
單端輸出信號，共陰接法，輸出最大電流100mA，最大耐壓30Vdc。輸出功能可配置，默認通用輸出
|
|
18
|
24VB
|
輸出
|
配合抱閘專用輸出口使用，詳見4.2.4抱閘輸出接線
|
|
19
|
O5
|
輸出
|
單端輸出信號，共陰接法，輸出最大電流100mA，最大耐壓30Vdc。輸出功能可配置，默認通用輸出
|
|
20
|
BR+
|
輸出
|
抱閘專用輸出正端，最大500mA，直接驅動抱閘器。上位機顯示端口為SO7，功能固定為抱閘功能，極性不可修改
|
|
21
|
COMO
|
輸出
|
輸出共陰極公共端
|
|
22
|
BR-
|
輸出
|
抱閘專用輸出負端，最大500mA，直接驅動抱閘器。上位機顯示端口為SO7，功能固定為抱閘功能，極性不可修改
|
注：線徑≥0.12mm2 (AWG24-26) 。建議采用雙絞屏蔽電纜，電纜長度盡可能短，建議不超過3米。盡量遠離動力線布線，防止干擾串入。請給相關線路中的感性原件（如線圈）安裝浪涌吸收元件；直流線圈反向并聯續流二極管，交流線圈并聯阻容吸收回路。
輸出信號接線如下圖所示：
1）外部電源由用戶提供，但是必需注意，如果電源的極性接反，會使閉環步進驅動器損壞。
2）輸出為集電極開路形式，最大電流 100mA，外部電源最大電壓 30VDC。因此，開關量輸出信號的負載必須滿足這個限定要求。如果超過限定要求或輸出直接與電源連接，會使閉環步進驅動器損壞。
3）此款驅動器有專用的抱閘輸出口，集成續流二極管，驅動電流高達500mA，可以不用繼電器直接驅動抱閘器；
圖 3-3 專用抱閘輸出接口

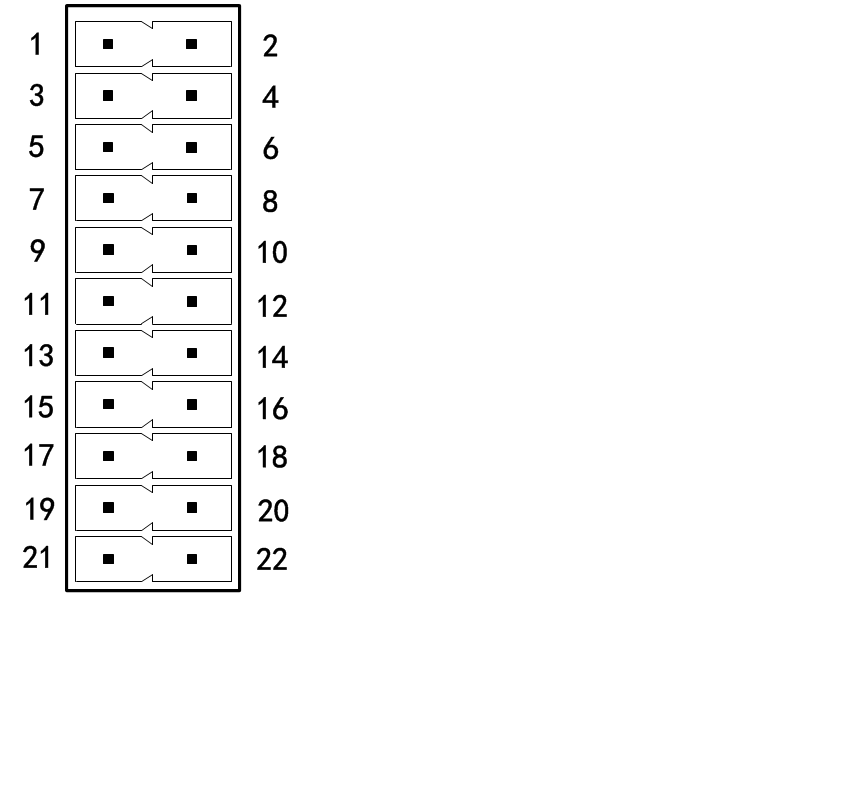

3.2.6EtherCAT總線接口端子
|
端子號
|
|
|
|
|
|
CN5
|
|
1，9
|
E_TX+
|
EtherCAT數據發送正端
|
|
2，10
|
E_TX-
|
EtherCAT數據發送負端
|
|
3，11
|
E_RX+
|
EtherCAT數據接收正端
|
|
4，12
|
/
|
/
|
|
5，13
|
/
|
/
|
|
6，14
|
E_RX-
|
EtherCAT數據接收負端
|
|
7，15
|
/
|
/
|
|
8，16
|
/
|
/
|
|
連接器外殼
|
PE
|
屏蔽接地
|
|
備注
|

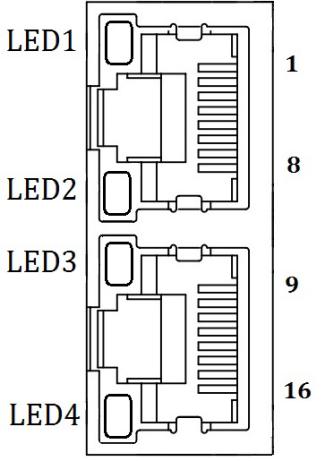

① LED1為“Link/Activity IN”狀態燈，綠色
② LED3為“Link/Activity OUT”狀態燈，綠色
③ LED2為“RUN”狀態燈，綠色
④ LED4為“ERR”狀態燈，紅色
|
注：EtherCAT總線節點間的線纜長度建議不超過 100 米，推薦使用帶雙層屏蔽的超五類百兆以太網線纜或者更好線纜。
以上定義為驅動器側接口定義。
表3-1 RJ45網口燈定義說明
|
|
|
|
|
|
RUN
|
綠色
|
關
|
初始化狀態
|
|
閃爍
|
預操作狀態
|
|
單閃
|
安全操作狀態
|
|
開
|
操作狀態
|
|
ERR
|
紅色
|
關
|
無錯誤
|
|
慢閃爍
|
通信設置錯誤
|
|
單閃
|
同步錯誤或通信數據錯誤
|
|
雙閃
|
請求看門狗超時
|
|
快閃爍
|
引導錯誤
|
|
開
|
內部總線看門狗超時
|
|
L/A IN
|
綠色
|
關
|
物理層鏈路無建立
|
|
開
|
物理層鏈路建立
|
|
閃爍
|
鏈路建立后交互數據
|
|
L/A OUT
|
綠色
|
關
|
物理層鏈路無建立
|
|
開
|
物理層鏈路建立
|
|
閃爍
|
鏈路建立后交互數據
|
3.2.7EtherCAT站點地址
圖 3-4 節點地址選擇旋鈕
CL3-EC507支持三種方法設置從站地址：旋碼開關設定站點地址、對象字典2150設定站點別名和ESC設定站點別名，并通過對象字典2151來選擇。
注意：旋撥設定地址重啟后生效。主站設定地址保存重啟后生效。
|
2151h
|
2150
|
MSD
|
LSD
|
站點地址
|
|
0
|
顯示
|
0~F
|
0~F
|
兩位旋轉開關組合設定0~255為節點地址值
|
|
1
|
設置值
|
-
|
-
|
對象字典2150設置值為節點地址值
|
|
2
|
-
|
0
|
0
|
主站配置站點別名到ESC的EEPROM 0x0004字地址
|
CL3-EC507系列的對象字典2151出廠默認值為0，此時采用MSD作高位和LSD作低位的2個16位旋轉撥碼組合設定值作為節點地址，節點地址范圍為0~255，設定后需重新上電才能生效。例如，當MSD=1，LSD=4時，設置站點地址值為20 （MSD*16+LSD=20)
注：
1）、以上圖示中 EtherCAT 通訊端子的接線，輸入接IN口，輸出下一臺接OUT口。
2）、輸入I3-I7為雙向輸入，可作共陽接法，也可作共陰接法。
3）、輸出O3-O6為單端輸出，作共陰極接法。
4）、抱閘輸出端口可直接接抱閘器的線圈。
5）、如果使用Z信號回零，則需要使用帶Z信號編碼器的電機和支持Z信號的電機線纜。
6）、驅動器連接電機時，A+、A-、B+、B-必須一一對應，不能接錯，否則驅動器無法工作。
7）、如果連接小電流電機，務必得在使能之前修改驅動器輸出電流，以防電流過大燒毀電機。
1、適配電機
CL3-EC系列驅動器可適配雷賽CME系列閉環步進電機，覆蓋20/28/35/42/57/60/86全系列機座。
其中，CL3-EC503和CL3-EC507推薦使用電機出線帶連接頭的“-C”型號，如57CME23-C，這樣可以通過電機繞組延長線實現快速接插，簡單方便。
2、配套線材
注：
l 選完電機后，還需根據應用選擇合適的編碼器延長線和繞組延長線。
【配線型號】：
1. 編碼器延長線（不帶Z信號）（需另購）
|
型號
|
長度L（m）
|
料號
|
|
CABLEM-BM1M5
|
1.5
|
82300460
|
|
CABLEM-BM3M0
|
3.0
|
82300462
|
|
CABLEM-BM5M0
|
5.0
|
82300463
|
|
CABLEM-BM8M0
|
8.0
|
82300464
|
編碼器延長線（帶Z信號）（需另購）
|
型號
|
長度L（m）
|
料號
|
|
CABLEM-BM1M5Z
|
1.5
|
82300476
|
|
CABLEM-BM3M0Z
|
3.0
|
82300477
|
|
CABLEM-BM5M0Z
|
5.0
|
82300478
|
|
CABLEM-BM8M0Z
|
8.0
|
82300479
|
2. 電機繞組延長線（需另購）
|
型號
|
長度L（m）
|
料號
|
|
CABLEM-RZ1M5
|
1.5
|
82100139
|
|
CABLEM-RZ3M0
|
3.0
|
82100131
|
|
CABLEM-RZ5M0
|
5.0
|
82100130
|
|
CABLEM-RZ8M0
|
8.0
|
82100141
|
3. 電源線（包裝中已含）
|
型號
|
長度L（m）
|
料號
|
|
CABLEM-DY
|
1.5
|
82200073
|
4. USB調試線（可選購）（同手機MicroUSB數據線）
|
型號
|
長度L（m）
|
料號
|
|
CABLE-MUSB1M5
|
1.5
|
82500039
|
5. 網絡通訊線（可選購）
|
型號
|
長度L（m）
|
料號
|
|
CABLE-TX0M2-BUS
|
0.2
|
82500010
|
|
CABLE-TX0M3-BUS
|
0.3
|
82500011
|
|
CABLE-TX1M5-BUS
|
1.5
|
82500014
|
|
CABLE-TX3M0-BUS
|
3.0
|
82500016
|
|
CABLE-TX5M0-BUS
|
5.0
|
82500017
|
|
CABLE-TX10M0-BUS
|
10.0
|
82500019
|

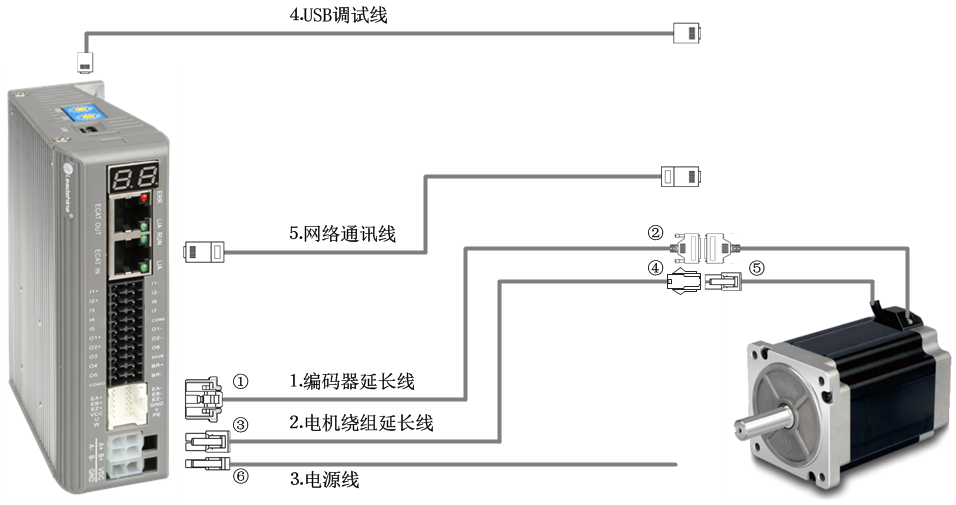

【連接圖】：
以CL3-EC507為例：
【連接頭】（可選購）
對于沒買成品線，想自己做線的用戶，可根據連接圖按如下型號進行選購。
|
序號
|
描述
|
數量/套
|
料號
|
|
①
|
編碼器連接頭-12PIN
|
1
|
11600401
|
|
金屬插針-編碼器
|
6
|
11600400
|
|
②
|
編碼器線對插頭-15PIN
|
1
|
-
|
|
③
|
電機繞組連接頭
|
1
|
11600416
|
|
金屬插針
|
4
|
11600414
|
|
④
|
4PIN母頭膠殼
|
1
|
11600371
|
|
母針
|
4
|
11600344
|
|
⑤
|
4PIN公頭膠殼
|
1
|
11600376
|
|
公針
|
4
|
11600470
|
|
⑥
|
電源線連接頭
|
1
|
11600415
|
|
金屬插針
|
4
|
11600414
|
注：序號⑤中的連接頭，即“
-C”型號電機的連接頭，也可在網店購買獲得，型號分別為：
172167-1和
170360-1。
