型號 |
RYEC-0016-N |
RYEC-0016-P |
RYEC-0032-N |
RYEC-0032-P |
|
|
輸出點數 |
16點 |
16點 |
32點 |
32點 |
|
|
模塊最大功耗 |
2.2W |
2W |
3.3W |
2.6W |
|
|
模塊供電電源 |
DC24V(-15% - +20%) |
||||
|
輸出端口規格 |
輸出方式 |
晶體管漏型（NPN）輸出 |
晶體管源型（PNP）輸出 |
晶體管漏型（NPN）輸出 |
晶體管源型（PNP）輸出 |
|
輸出電流 |
峰值500mA/路(全負載300mA/路) |
||||
|
輸出電壓范圍 |
DC5V~DC24V |
||||
|
OFF漏電流 |
5mA |
||||
|
工作頻率 |
1K |
||||
|
隔離方式 |
光電耦合隔離 |
||||
|
輸出保護 |
短路保護，過流保護 |
||||
|
輸出端口功能 |
數字量信號通斷控制；斷線輸出復位或保持 |
||||
|
其它 |
輸出端子 |
彈簧式接插件，間距3.5mm，黑色 |
|||
|
輸出端子數 |
端子分上下兩部分，每個端子10個點，共20個點 |
端子分上下兩部分，每個端子20個點，共40個點 |
|||
|
指示燈 |
光耦驅動時面板上的LED燈亮 |
||||
|
安裝方式 |
標準DIN導軌安裝 |
||||
|
安裝尺寸 |
長*寬*高=75*45*121(單位：mm) |
||||
|
認證 |
CE認證 |
||||

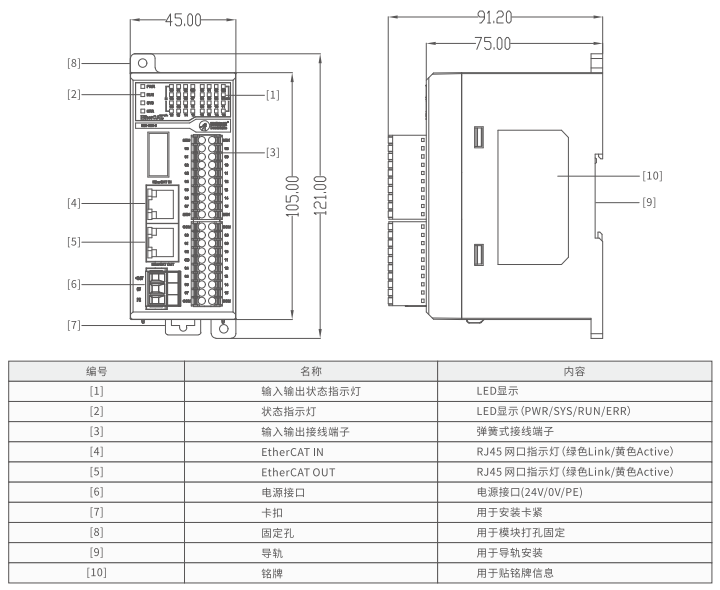

RXEC-0016-N/RXEC-0016-P/RXEC-0032-N/RXEC-0032-P安裝尺寸（單位：mm）

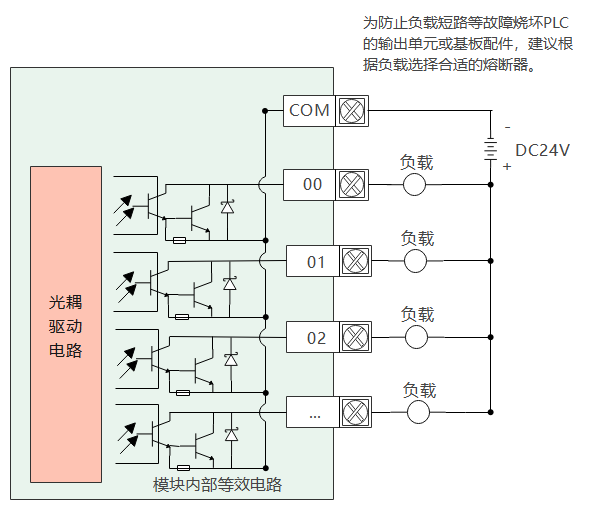

·RYEC-0016-N/RYEC-0032-N漏型（NPN）輸出接線

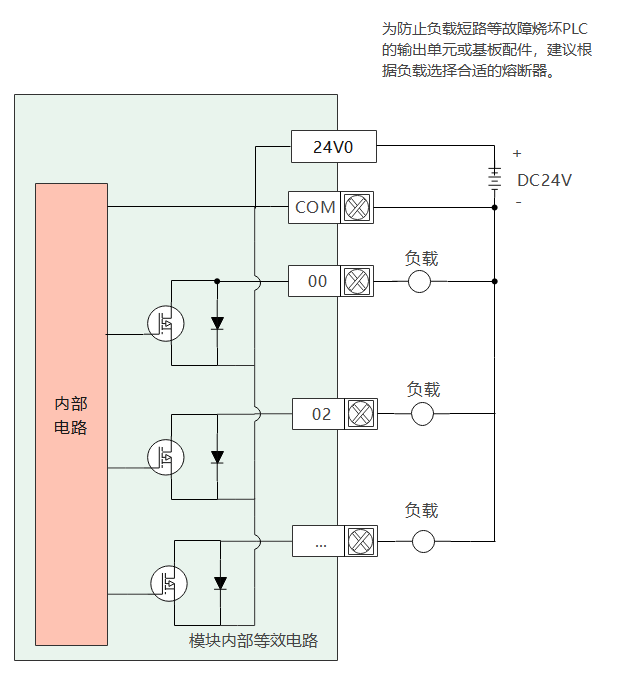

·RYEC-0016-P/RYEC-0032-P源型（PNP）輸出接線
|
模塊類型 |
型號 |
訂貨號 |
描述 |
|
數字量輸入模塊 |
RYEC-1600 |
83430010 |
16路數字量輸入，漏型（NPN）/源型（PNP）輸入,DC24V輸入，彈簧式接插件 |
|
RYEC-3200 |
83430009 |
32路數字量輸入，漏型（NPN）/源型（PNP）輸入,DC24V輸入，彈簧式接插件 |
|
|
繼電器輸出模塊 |
RYEC-0016-R |
83430011 |
16路數字量輸出，繼電器輸出，彈簧式接插件 |
|
數字量輸入輸出模塊 |
RYEC-0808-N |
83430004 |
8路數字量輸入：漏型（NPN）/源型（PNP）輸入,DC24V輸入，彈簧式接插件 8路數字量輸出：漏型（NPN）輸出，彈簧式接插件 |
|
RYEC-0808-P |
83430003 |
8路數字量輸入：漏型（NPN）/源型（PNP）輸入,DC24V輸入，彈簧式接插件 8路數字量輸出：源型（PNP）輸出，彈簧式接插件 |
|
|
RYEC-1616-N |
83430001 |
16路數字量輸入：漏型（NPN）/源型（PNP）輸入,DC24V輸入，彈簧式接插件 16路數字量輸出：漏型（NPN）輸出，彈簧式接插件 |
|
|
RYEC-1616-P |
83430002 |
16路數字量輸入：漏型（NPN）/源型（PNP）輸入,DC24V輸入，彈簧式接插件 16路數字量輸出：源型（PNP）輸出，彈簧式接插件 |
