■ 電氣指標
|
說明
|
CL1-728
|
|
最小值
|
典型值
|
最大值
|
單位
|
|
輸出電流（峰值）
|
1
|
-
|
8
|
A
|
|
輸入電源電壓
|
+24
|
48/60
|
+72
|
VDC
|
|
控制信號輸入電流
|
7
|
10
|
20
|
mA
|
|
步進脈沖頻率
|
0
|
-
|
500
|
kHz
|
|
絕緣電阻
|
100
|
-
|
-
|
MΩ
|
|
報警輸出邏輯電流
|
-
|
-
|
100
|
mA
|
|
報警輸出電壓
|
-
|
-
|
24
|
VDC
|
■ 接口描述

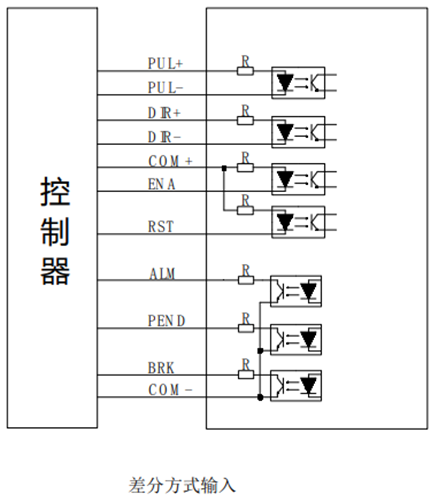

● 控制信號
|
名稱
|
CL1-728
|
|
PUL+
|
脈沖控制信號：脈沖上升沿有效，信號通過一位滑動開關選擇5V DC 或者24V DC。
|
|
PUL-
|
|
DIR+
|
方向信號：通過一位滑動開關選擇5V DC或者24V DC。
|
|
DIR-
|
|
ENA
|
使能信號
|
|
RST
|
報警清除
|
|

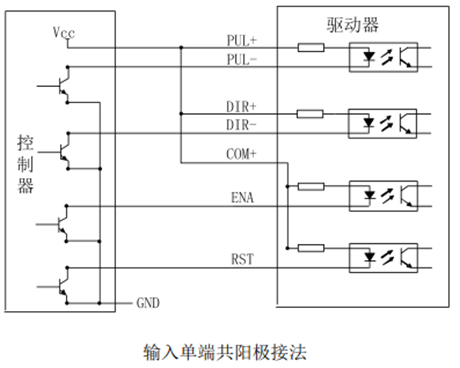

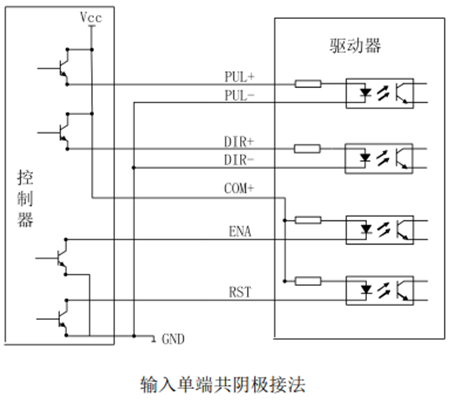

COM+
|
輸入信號共陽極
|
|
ALM
|
報警信號
|
|
PEND/Z-OUT
|
到位信號或者Z信號，可通過SW11選擇。
|
|
BRK
|
抱閘控制
|
|
COM-
|
輸出信號共陰極
|
● 功率接口
|
名稱
|
功能
|
|
A+
|
A相繞組+
|
|
A-
|
A相繞組-
|
|
B+
|
B相繞組+
|
|
B-
|
B相繞組-
|
|
+VDC
|
輸入直流電源
|
|
GND
|
輸入電源地
|
|
NC
|
空端子
|

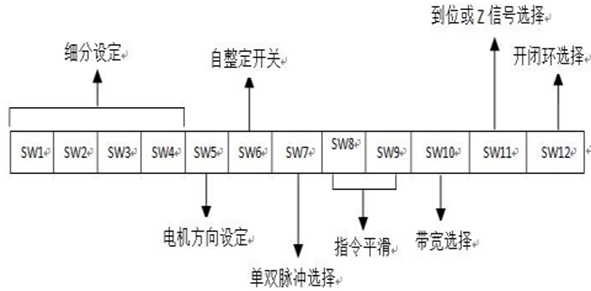

■ 撥碼設定
CL1-728 驅動器采用 12 位撥碼開關設定細分精度和電機旋轉方向等功能，詳細描述如下：
● 細分設定
|
步數/圈
|
SW1
|
SW2
|
SW3
|
SW4
|
|
Default（可上位機設定）
|
on
|
on
|
on
|
on
|
|
800
|
off
|
on
|
on
|
on
|
|
1600
|
on
|
off
|
on
|
on
|
|
3200
|
off
|
off
|
on
|
on
|
|
6400
|
on
|
on
|
off
|
on
|
|
12800
|
off
|
on
|
off
|
on
|
|
25600
|
on
|
off
|
off
|
on
|
|
51200
|
off
|
off
|
off
|
on
|
|
1000
|
on
|
on
|
on
|
off
|
|
2000
|
off
|
on
|
on
|
off
|
|
4000
|
on
|
off
|
on
|
off
|
|
5000
|
off
|
off
|
on
|
off
|
|
8000
|
on
|
on
|
off
|
off
|
|
10000
|
off
|
on
|
off
|
off
|
|
20000
|
on
|
off
|
off
|
off
|
|
40000
|
off
|
off
|
off
|
off
|

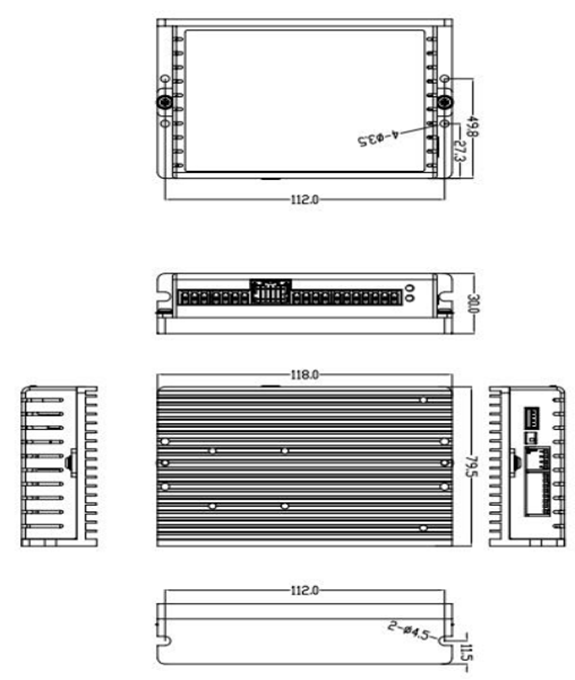

■ 使用環境及參數
|
冷卻方式
|
自然冷卻或強制風冷
|
|
使用環境
|
場合
|
不能放在其它發熱的設備旁，要避免粉塵、油霧、腐蝕性氣體、濕度大及強振動場所，禁止有可燃?xì)怏w和導電灰塵。
|
|
溫度
|
0~50℃
|
|
濕度
|
40~90%RH
|
|
振動
|
10~55Hz/0.15mm
|
|
保存溫度
|
-20℃~65℃
|
|
重量
|
247克
|
