1. 電氣指標
|
說明
|
DM442
|
|
最小值
|
典型值
|
最大值
|
單位
|
|
輸出電流(峰值)
|
1.46
|
-
|
4.2
|
A
|
|
輸入電源電壓
|
18
|
24
|
36
|
VDC
|
|
控制信號輸入電流
|
7
|
10
|
16
|
mA
|
|
步進脈沖頻率
|
0
|
-
|
200
|
KHz
|
|
絕緣電阻
|
500
|
|
|
MΩ
|
2. 接口定義
1）控制信號接口
|
名稱
|
功能
|
|
PUL+
|
脈沖輸入信號：脈沖有效沿可調，默認脈沖上升沿有效；為了可靠響應脈沖信號，脈沖寬度應大于1.2μs。如采用+12V或+24V時需串聯電阻。
|
|
PUL-
|
|
DIR+
|
方向輸入信號：高/低電平信號，為保證電機可靠換向，方向信號應先于脈沖信號至少5μs建立。電機的初始運行方向與電機繞組接線有關，互換任一相繞組（如A+、A-交換）可以改變電機初始運行的方向。如采用+12V或+24V時需串聯電阻。
|
|
DIR-
|
|
ENA+
|
使能控制信號，此輸入信號用于使能或禁止驅動器輸出。ENA接低電平（或內部光耦導通）時，驅動器將切斷電機各相的電流使電機處于自由狀態，不響應步進脈沖。
當不需用此功能時，使能信號端懸空即可。
如采用+12V或+24V時需串聯電阻。
|
|
ENA-
|
2）功率接口
|
名稱
|
功能
|
|
GND
|
直流電源地
|
|
+Vdc
|
直流電源正，范圍+18V—+36V，推薦+24V
|
|
A+、A-
|
電機A相繞組
|
|
B+、B-
|
電機B相繞組
|
3、撥碼設定

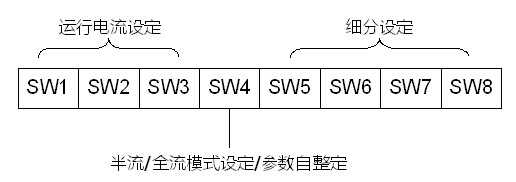

DM442驅動器采用八位撥碼開關設定細分、運行電流、靜止半流以及控制參數的自整定。詳細描述如下：
1）運行電流設定
|
輸出峰值電流
|
輸出有效值電流
|
SW1
|
SW2
|
SW3
|
|
Default
|
on
|
on
|
on
|
|
1.46A
|
1.04A
|
off
|
on
|
on
|
|
1.91A
|
1.36A
|
on
|
off
|
on
|
|
2.37A
|
1.69A
|
off
|
off
|
on
|
|
2.84A
|
2.03A
|
on
|
on
|
off
|
|
3.31A
|
2.36A
|
off
|
on
|
off
|
|
3.76A
|
2.69A
|
on
|
on
|
off
|
|
4.20A
|
3.00A
|
off
|
off
|
off
|
當SW1~SW3均為on時，使用上位機對電流進行設置，最大為4.2A，分辨率為0.1A，默認峰值電流是1.0A。
2）靜止電流設定
靜止電流可用SW4撥碼開關設定，off表示靜止電流設為運行電流的一半，on表示靜止電流與運行電流相同。一般用途中應將SW4設成off，使得電機和驅動器的發熱減少，降低能耗，可靠性提高。脈沖信號停止0.4秒后電流自動減半，發熱量理論上減至25％。
3）細分設定
|
步數/轉
|
SW5
|
SW6
|
SW7
|
SW8
|
|
Default
|
on
|
on
|
on
|
on
|
|
400
|
off
|
on
|
on
|
on
|
|
800
|
on
|
off
|
on
|
on
|
|
1600
|
off
|
off
|
on
|
on
|
|
3200
|
on
|
on
|
off
|
on
|
|
6400
|
off
|
on
|
off
|
on
|
|
12800
|
on
|
off
|
off
|
on
|
|
25600
|
off
|
off
|
off
|
on
|
|
1000
|
on
|
on
|
on
|
off
|
|
2000
|
off
|
on
|
on
|
off
|
|
4000
|
on
|
off
|
on
|
off
|
|
5000
|
off
|
off
|
on
|
off
|
|
8000
|
on
|
on
|
off
|
off
|
|
10000
|
off
|
on
|
off
|
off
|
|
20000
|
on
|
off
|
off
|
off
|
|
25000
|
off
|
off
|
off
|
off
|
當SW5~SW8全為on時，驅動器使用內部默認細分為200，用戶可以通過上位機軟件進行細分設置，最小為200ppr，最大為51200ppr。
4）參數自整定功能
若SW4在1秒之內往返撥動一次，驅動器便可自動完成電機參數識別以及控制參數自整定；在電機、供電電壓等條件發生變化時請進行一次自整定，否則，電機可能會運行不正常。注意此時不能輸入脈沖，方向信號也不應變化。
實現方法1) SW4由on撥到off，然后在1秒內再由off撥回到on；
實現方法2) SW4由off撥到on，然后在1秒內再由on撥回到off。

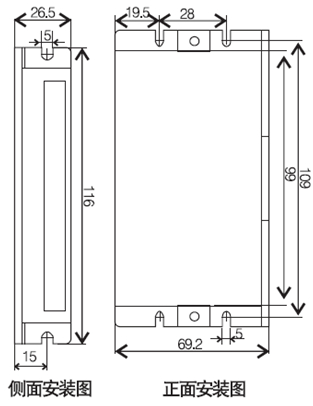

4. 使用環境及參數
|
冷卻方式
|
自然冷卻或強制風冷
|
|
使用環境
|
場合
|
不能放在其它發熱的設備旁，要避免粉塵、油污、腐蝕性氣體、濕度太大及強振動場所，禁止有可燃?xì)怏w和導電灰塵；
|
|
溫度
|
0——+50℃
|
|
濕度
|
40—90%RH
|
|
振動
|
10~55Hz/0.15mm
|
|
保存溫度
|
-20℃～65℃
|
|
重量
|
200克
|
注意：

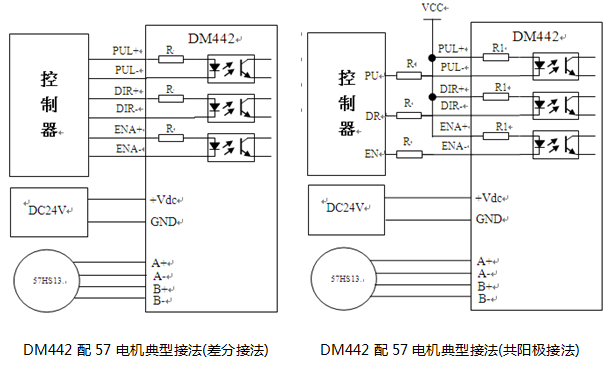

1、在圖中接法中VCC=5V時，信號端無需串聯電阻；VCC=12V時，信號端需要串聯1K左右的電阻,R=1K/0.25W；VCC=24V時，信號端需要串聯2K左右的電阻，R=2K/0.25W。
2、驅動器內部限流電阻270Ω
