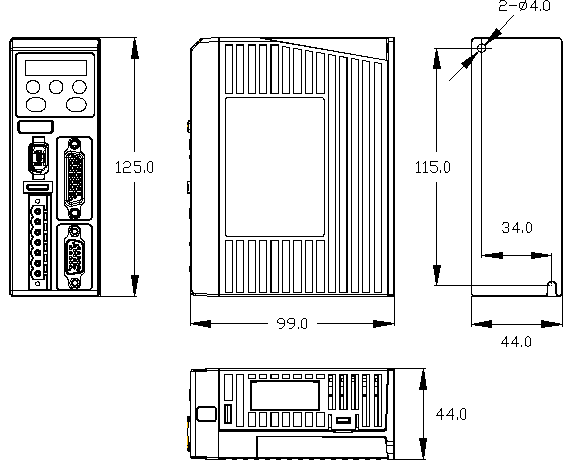

H2-503

采用全新32位電機控制專用DSP芯片；
采用先進的矢量型閉環控制技術；
具有示波器監測等功能；
輸出電流大小自動調整（0---1.3A范圍內）；
可驅動20、28系列混合伺服電機；
脈沖響應頻率最高可達200KHZ；
細分設定（200~51200內）；
具有過流、過壓和跟蹤誤差超差等保護；
六位數碼管顯示，可方便設置參數和監視電機運行狀態等；

一、電氣指標

參數	H2-503
參數	最小值	典型值	最大值	單位
連續輸出電流	0	-	2.5	A
輸入電源電壓	+24	+36	+50	Vdc
邏輯輸入電流	10	12	15	mA
脈沖頻率	-	-	200	kHz
絕緣電阻	100	-	-	MΩ
報警輸出邏輯電流	-	-	100	mA

二、接口定義：

1）電機和電源輸入端口

端子號	符號	名稱	說明
1	A+	A相電機繞組＋
2	A-	A相電機繞組－
3	B+	B相電機繞組＋
4	B-	B相電機繞組－
5	+VDC	輸入直流電源	+24V~ +50V
6	GND	輸入電源地	0V
7	PE	空端子

2）控制信號端口

端子號	符號	名稱	說明
1	ENA+	使能正輸入	5V~24V兼容
2	ENA-	使能負輸入	5V~24V兼容
3	PUL+	脈沖正輸入	只兼容5V
4	PUL-	脈沖負輸入
5	DIR+	方向正輸入
6	DIR-	方向負輸入
7~8	NC
9	SGND	信號地
10	PEND+	到位信號正輸出
11	PEND-	到位信號負輸出
12	ALM+	報警信號正輸出
13	ALM-	報警信號負輸出
14~16	NC
17	FG	屏蔽地
18	SGND	信號地
19	+5V	5V輸入，50mA
20	EA+	編碼器A相正輸出
21	EA-	編碼器A相負輸出
22	EB+	編碼器B相正輸出
23	EB-	編碼器B相負輸出
24	Z+	編碼器Z相正輸出
25	Z-	編碼器Z相負輸出
26	SGND	信號地

三、使用環境及參數

冷卻方式	自然冷卻或外加散熱器
使用環境	使用場合	盡量避免粉塵、油霧及腐蝕性氣體
	溫度	0℃－40℃
	濕度	40－90%RH
	震動	10~55Hz/0.15mm
保存溫度	-20℃－65℃
重量	約280克

差分方式控制信號接線圖

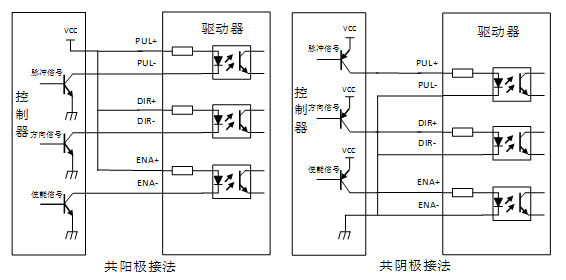

單端方式控制信號接線圖

機座號	混合伺服電機型號				保持轉矩 (N·m)	機身長 （標準型） (mm)
機座號	標準型	高性能型 ※	抱閘型	防水型（IP65）	保持轉矩 (N·m)	機身長 （標準型） (mm)
20機座	20HSM003-E1				0.03	53
28機座	28HSM006-E1	28HSM006-E2Z			0.06	68

備注：※表示重點推薦型號

適合各種中小型自動化設備和儀器，例如：雕刻機、剝線機、切割機、激光機、繪圖儀、數控機床、自動裝配設備、電子加工設備、紡織服裝設備等。在用戶期望低噪聲、高速度的設備中應用效果特佳

文件名稱
文件類型
文件格式
日期
下載

H2系列3D圖紙H2-503
3D模型
2020-06-30

H2-503混合伺服使用說明書
用戶手冊
2020-06-30

混合伺服調試軟件
調試軟件
2018-09-11
