DM-IO系列

您所在的位置：首頁 > 產品中心 > DM-IO系列 > DM556-IO

DM556-IO

    • 輸入信號支持5V或24V
    • 電壓輸入范圍：20~50 VDC
    • 電流最大：6.1A，分辨率：0.1A
    • 3路輸入信號，可定義為啟停、正反轉、電機使能切換。
    • 3位撥碼，8檔電流可調
    • 4位撥碼設置速度，16檔速度可選
    • 擴展撥碼，部分功能可以撥碼設置


■  接口描述

●  控制信號

名稱

功能

RUN+

啟停信號：5/24Vdc，通過撥碼切換；

懸空時，電機為停止(運行過程中該信號撤銷，則減速停止)；

有信號輸入時（RUN+接24V正，PUL-接24V負極），電機加速運行到設定速度；

RUN-

DIR+

方向信號：5/24Vdc；

懸空時，電機正轉，有信號輸入時，電機反轉；

當電機在運行過程中，方向信號發生變化，電機先減速停止，再反向運行到指定速度。

DIR-

ENA+

使能信號：5/24Vdc；有2個功能可選，通過撥碼11切換。

功能1：此輸入信號用于使能或禁止。

使能信號接通時，驅動器將切斷電機各相的電流使電機處于自由狀態，當不需用此功能時，使能信號端懸空即可

功能2：此輸入信號用于兩段速切換。

兩段速切換，（第二段速度是當前速度的一半）。兩段速在切換過程中以當前設置的加減速度進行切換運行。

ENA-

ALM

報警信號：此信號用于驅動器故障信號輸出，為光電隔離OC輸出，最高承受電壓30VDC，最大飽和電流100mA。

BR

抱閘信號：最高承受電壓30VDC，最大飽和電流100mA。

COM

報警和抱閘信號公共端（負端）



●  功率接口

名稱

功能

GND

電源輸入端，電壓范圍：20V DC~50VDC。

VDC

A+、A-

電機A相線圈

B+、B-

電機B相線圈

■  撥碼設定

●  電流設定

輸出峰值電流

輸出均值電流

調試軟件對應檔位

SW1

SW2

SW3

說明

1.8A

1.3A

0

off

off

off

SW1/SW2/SW3為全off時，是default檔位，可以用調試軟件進行修改，參數可設置范圍是100~5600mA，出廠默認1800mA。推薦匹配電機額定電流在1A以上的電機。

2.1A

1.5A

1

on

off

off

2.7A

1.9A

2

off

on

off

3.2A

2.3A

3

on

on

off

3.8A

2.7A

4

off

off

on

4.3A

3.1A

5

on

off

on

4.9A

3.5A

6

off

on

on

5.6A

4.0A

7

on

on

on


說明：可以通過串口設置驅動器任意檔位的峰值電流，范圍可以設置0.1~2.2A。

●  轉速設定

轉速（轉/每分）

對應調試軟件檔位

SW5

SW6

SW7

SW8

20

0

on

on

on

on

30

1

off

on

on

on

40

2

on

off

on

on

50

3

off

off

on

on

60

4

on

on

off

on

70

5

off

on

off

on

80

6

on

off

off

on

90

7

off

off

off

on

100

8

on

on

on

off

150

9

off

on

on

off

200

10

on

off

on

off

250

11

off

off

on

off

300

12

on

on

off

off

350

13

off

on

off

off

400

14

on

off

off

off

450

15

off

off

off

off

說明：以上16檔的速度和對應的加速度、減速度均可以改，可以保存。

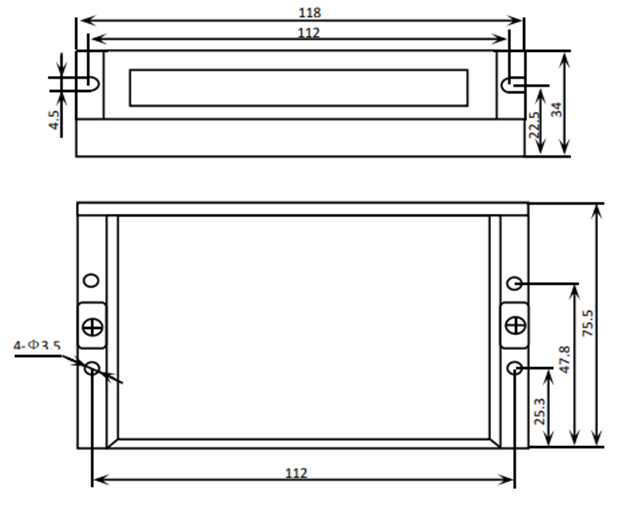

單位：mm

※推薦采用側面安裝，散熱效果更佳，安裝設計時，需要考慮接線端子大小和散熱所需空間！

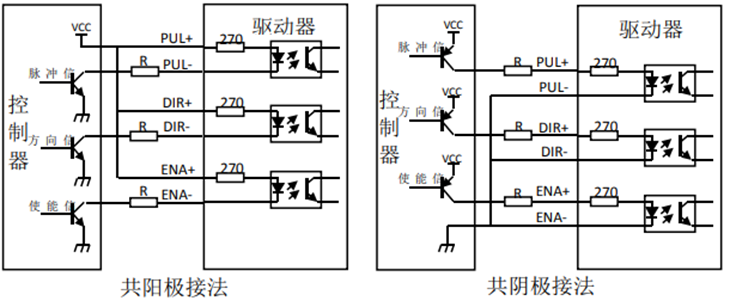

驅動器支持差分，共陽極，共陰極接法，如圖所示；此外，DM556-IO (V3.0)支持5V或者24V輸入，通過側面滑動開關選擇，無需串接電阻。


  • 文件名稱
  • 文件類型
  • 文件格式
  • 日期
  • 下載
  • DM556-IO用戶手冊
  • 用戶手冊
  • 2021-12-24
  • DM556-IO-CE認證
  • CE
  • 2021-12-24
  • DM556-IO-3D圖紙
  • 3D模型
  • 2022-11-26
  • DM-IO系列調試軟件
  • 調試軟件
  • 2021-12-24
