型號 |
RYEC-0016-R |
||
|
IO點數 |
輸入點數 |
無 |
|
|
輸出點數 |
16點 |
||
|
模塊最大功耗 |
8W |
||
|
模塊供電電源 |
DC24V(-15%~+20%) |
||
|
輸出端口規格 |
輸出方式 |
繼電器輸出 |
|
|
輸出電壓范圍 |
250Vac/30Vdc |
||
|
輸出電流 |
2A（單點），單組COM最大電流8A |
||
|
最大 負載 |
阻性負載 |
100000 Times @ 30VDC、250VAC 2A |
|
|
感性負載 |
20000 Times @30VDC 2A |
||
|
輸出ON/OFF響應時間 |
OFF-ON,<15ms；ON-OFF,<15ms |
||
|
工作頻率 |
最大1Hz |
||
|
隔離方式 |
繼電器 |
||
|
其它 |
輸出端子 |
彈簧式接插件，間距3.5mm，黑色 |
|
|
輸出端子數 |
端子分上下兩部分，每個端子10個點，共20個點 |
||
|
指示燈 |
光耦驅動時面板上的LED燈亮 |
||
|
安裝方式 |
標準DIN導軌安裝 |
||
|
安裝尺寸 |
長*寬*高=75*45*121(單位：mm) |
||
|
認證 |
CE認證 |
||
（單位：mm）

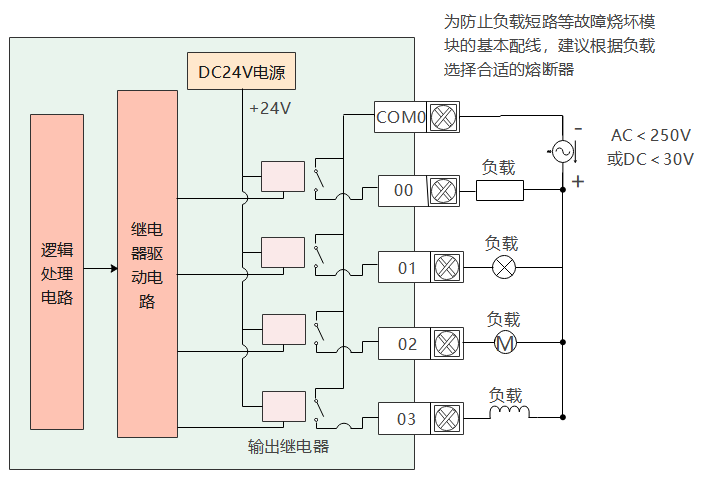

·RYEC-0016-R繼電器輸出接線
|
模塊類型 |
型號 |
訂貨號 |
描述 |
|
數字量輸入模塊 |
RYEC-1600 |
83430010 |
16路數字量輸入，漏型（NPN）/源型（PNP）輸入,DC24V輸入，彈簧式接插件 |
|
RYEC-3200 |
83430009 |
32路數字量輸入，漏型（NPN）/源型（PNP）輸入,DC24V輸入，彈簧式接插件 |
|
|
數字量輸出模塊 |
RYEC-0016-N |
83430007 |
16路數字量輸出，漏型（NPN）輸出，彈簧式接插件 |
|
RYEC-0016-P |
83430008 |
16路數字量輸出，源型（PNP）輸出，彈簧式接插件 |
|
|
RYEC-0032-N |
83430006 |
32路數字量輸出，漏型（NPN）輸出，彈簧式接插件 |
|
|
RYEC-0032-P |
83430005 |
32路數字量輸出，源型（PNP）輸出，彈簧式接插件 |
|
|
數字量輸入輸出模塊 |
RYEC-0808-N |
83430004 |
8路數字量輸入：漏型（NPN）/源型（PNP）輸入,DC24V輸入，彈簧式接插件 8路數字量輸出：漏型（NPN）輸出，彈簧式接插件 |
|
RYEC-0808-P |
83430003 |
8路數字量輸入：漏型（NPN）/源型（PNP）輸入,DC24V輸入，彈簧式接插件 8路數字量輸出：源型（PNP）輸出，彈簧式接插件 |
|
|
RYEC-1616-N |
83430001 |
16路數字量輸入：漏型（NPN）/源型（PNP）輸入,DC24V輸入，彈簧式接插件 16路數字量輸出：漏型（NPN）輸出，彈簧式接插件 |
|
|
RYEC-1616-P |
83430002 |
16路數字量輸入：漏型（NPN）/源型（PNP）輸入,DC24V輸入，彈簧式接插件 16路數字量輸出：源型（PNP）輸出，彈簧式接插件 |
