1.電器指標
|
參數 |
H2-758 |
|||
|
最小值 |
典型值 |
最大值 |
單位 |
|
|
連續輸出電流 |
0 |
- |
8 |
A |
|
輸入電源電壓 |
50 |
75 |
80 |
VAC |
|
邏輯輸入電流 |
7 |
10 |
20 |
mA |
|
脈沖頻率 |
- |
200 |
300 |
kHz |
|
絕緣電阻 |
100 |
- |
- |
MΩ |
|
報警輸出邏輯電流 |
- |
- |
100 |
mA |
2.接口定義
1）電機和電源輸入端口
|
端子號 |
符號 |
名稱 |
說明 |
|
1 |
AC |
交流電源輸入端 |
推薦交流75V |
|
2 |
AC |
||
|
3 |
A+ |
混合伺服電機接線端 （注意接線顏色不能弄錯） |
黑 |
|
4 |
A- |
紅 |
|
|
5 |
B+ |
黃 |
|
|
6 |
B- |
藍 |

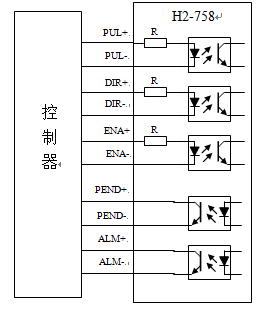

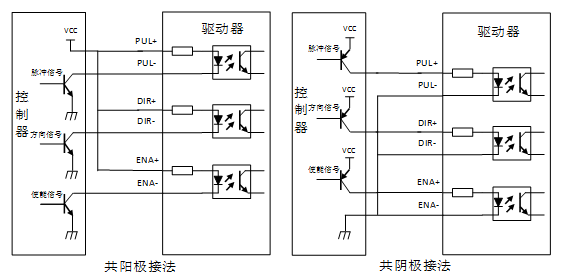

2）控制信號端口
|
端子號 |
符號 |
名稱 |
說明 |
|
3 |
PUL+ |
脈沖正輸入 |
只兼容5V |
|
4 |
PUL- |
脈沖負輸入 |
|
|
5 |
DIR+ |
方向正輸入 |
只兼容5V |
|
6 |
DIR- |
方向負輸入 |
|
|
7 |
ALM+ |
報警正輸出 |
|
|
8 |
ALM- |
報警負輸出 |
|
|
9 |
Pend+ |
到位信號正輸出 |
可通過調節參數來設置成抱閘信號 |
|
10 |
Pend- |
到位信號負輸出 |
|
|
11 |
ENA＋ |
使能正輸入 |
5V和24V兼容 |
|
12 |
ENA－ |
使能負輸入 |
|
|
23 |
EA+ |
編碼器輸出A信號正端 |
|
|
24 |
EA- |
編碼器輸出A信號負端 |
|
|
25 |
EB+ |
編碼器輸出B信號正端 |
|
|
26 |
EB- |
編碼器輸出B信號負端 |
|
|
27 |
Z+ |
編碼器輸出Z信號正端 |
|
|
28 |
Z- |
編碼器輸出Z信號負端 |
|
3）編碼器輸入端口
|
DB頭引腳 |
信號 |
描述 |
|
1 |
EA+ |
編碼器A通道正輸入 |
|
2 |
EB+ |
編碼器B通道正輸入 |
|
3 |
GND |
編碼器GND輸入 |
|
11 |
EA- |
編碼器A通道負輸入 |
|
12 |
EB- |
編碼器B通道負輸入 |
|
13 |
VCC |
編碼器+5V電源輸入 |
3．使用環境及參數
|
冷卻方式 |
自然冷卻或外加散熱器 |
|
|
使用環境 |
使用場合 |
盡量避免粉塵、油霧及腐蝕性氣體 |
|
溫度 |
0℃－40℃ |
|
|
濕度 |
40－90%RH |
|
|
震動 |
10~55Hz/0.15mm |
|
|
保存溫度 |
-20℃－65℃ |
|
|
重量 |
約1200克 |
|
|
機座號 |
混合伺服電機型號 |
保持轉矩 (N·m) |
機身長 （標準型） (mm) |
|||
|
標準型 |
高性能型 ※ |
抱閘型 |
防水型（IP65） |
|||
|
86機座 兩相低壓
|
86HSM35-E1 |
86HSM35-E5Z |
3.5 |
94 |
||
|
86HSM45-E1 |
86HSM45-E5Z |
86HSM45-BZ-E1/E5Z |
86HSM45-FS-E1/E5Z |
4.5 |
108 |
|
|
86HSM80-E1 |
86HSM80-E5Z |
86HSM80-FS-E1/E5Z |
8.0 |
126 |
||
|
86HSM85-E1 |
86HSM85-E5Z |
86HSM85-BZ-E1/E5Z |
86HSM85-FS-E1/E5Z |
8.5 |
146 |
|
備注：※表示重點推薦型號
適合各種中小型自動化設備和儀器，例如：雕刻機、剝線機、切割機、激光機、繪圖儀、數控機床、自動裝配設備、電子加工設備、紡織服裝設備等。在用戶期望低噪聲、高速度的設備中應用效果特佳。
